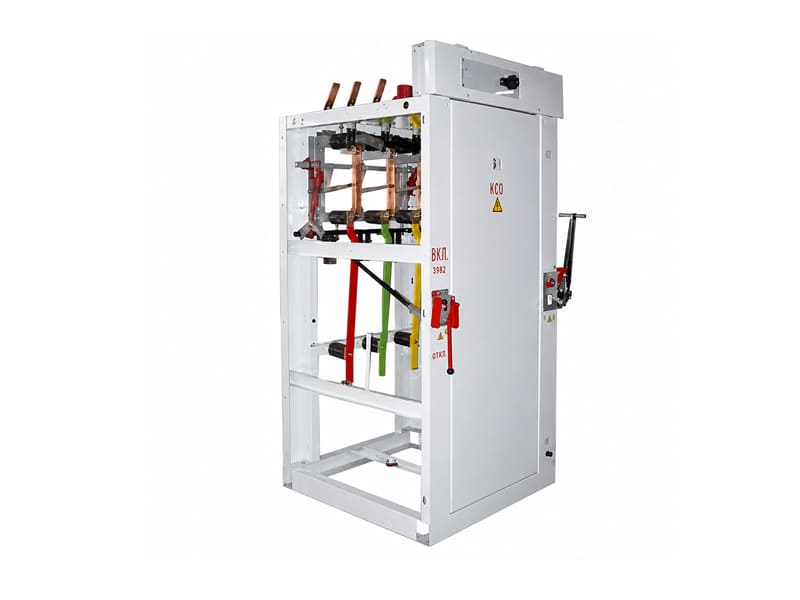

Ячейка КСО-398
Технические данные
| Наименование параметра | КСО-398 | КСО-399 | |
| 1. Номинальное напряжение, кВ | 6; 10 | ||
| 2. Наибольшее рабочее напряжение, кВ | 7,2; 12 | ||
| 3. Номинальный ток главных цепей, А | 400; 630 | ||
| 4. Номинальный ток предохранителей, А: а) при Uн – 6 кВ б) при Uн – 10 кВ |
20; 31,5; 40; 50; 100; 160 16; 20; 31,5; 40; 80; 100 |
||
| 5. Номинальный ток отключения выключателя нагрузки cos φ>0,7, A | 630 | ||
| 6. Наибольший ток отключения выключателя нагрузки cos φ>0,7, A | 800 | ||
| 7. Изоляция | Нормальная по ГОСТ 1516.1-76 | ||
| 8. Номинальный ток электродинамической стойкости главных цепей, кА а) камер с выключателями нагрузки б) камер с разъединителями |
51 41 |
||
| 9. Ток термической стойкости в течение 1 с, кА а) камер с выключателями нагрузки б) камер с разъединителями |
20 16 |
||
| 10. Номинальное напряжение вспомогательных цепей, В а) постоянного тока б) переменного тока |
110; 220 100; 220 |
||
| 11. Статистическое усилие на рукоятке привода главных и заземляющих ножей, Н, не более | 245 | ||
| 12. Габаритные размеры КСО | 1000х1000х 2080 | 800х800х1900 | |
| Примечания 1. Номинальный ток главных цепей и предохранителей соответствует номинальному току водного аппарата или номинальному току плавкой вставки предохранителя. 2. Значение статического усилия на рукоятке привода разъединителя не распространяется на пиковые значения усилия в момент ввода ножа в контакт или выхода ножа из контакта, когда допускается оперирование приводом толчком (толчками). |
|||
