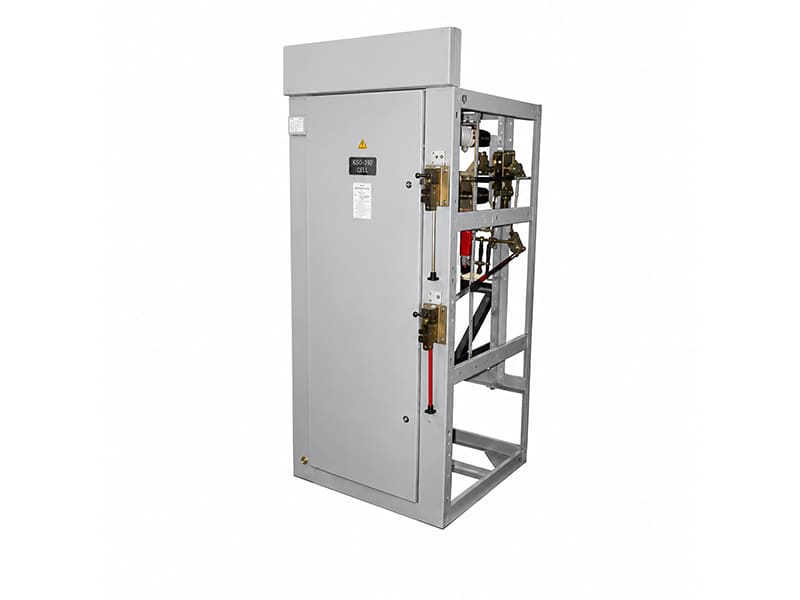

Ячейка КСО-392
Технические характеристики КСО-392
| Наименование характеристики | Значение |
| Номинальное линейное напряжение, кВ | 6;10 |
| Наибольшее рабочее (линейное) напряжение, кВ | 7,2; 12 |
| Номинальный ток главных цепей, А | 400; 630; 1000; 1600 |
| Номинальный ток трансформаторов тока, А | от 5 до 1000 |
| Номинальный ток сборных шин, А | 400; 630; 1000; 1600 |
| Номинальный ток секционных перемычек, А | 400; 630; 1000; 1600 |
| Номинальный ток отключения силового выключателя, кА | 12,5; 20; 25 |
| Номинальный ток отключения выкл. нагрузки, кА | 630 |
| Ток электродинамической стойкости, кА | 51 |
| Ток термической стойкости-(1 с.) кА | 20 |
| Испытательное напряжение полного грозового импульса, кВ | 75 |
| Номинальное напряжение питания вспомогательных цепей (переменное), В | 110;220 |
| Номинальное напряжение питания вспомогательных цепей ТН, защиты, измерения, учёта АВР, В | 100 |
| Номинальное напряжение питания вспомогательных цепей внутри камер, В | 220 |
| Наличие выкатных элементов в КСО | Без выкатных элементов |
| Наличие изоляции токоведущих шин главных цепей | С неизолированными шинами |
| Время протекания тока термической стойкости с ВНА, с | 1 |
| Время протекания тока термической стойкости с ВВ, с | 3 |
| Степень защиты камеры со стороны фасада и торцевого элемента по ГОСТ 14254-96 | IP30; IP20; IP00 |
| Вид линейных высоковольтных присоединений | Кабельные |
| Вид управления | Местное, Дистанционное |
| Условия обслуживания | одностороннее |
| Ширина | 750, 800, 1000 |
| Глубина | 1000; 1100 |
| Высота | 2245, 2545 |
-
