Подстанции 630 кВА

Трансформаторная подстанция 630 кВА преобразует и распределяет электроэнергию для зданий средней мощности, промышленных цехов и небольших производств. Она принимает высокое напряжение из сети и выдает рабочее напряжение для оборудования и освещения. Такая мощность подходит для объектов, где нагрузка не доходит до крупных промышленных значений, но превышает возможности бытовых линий.

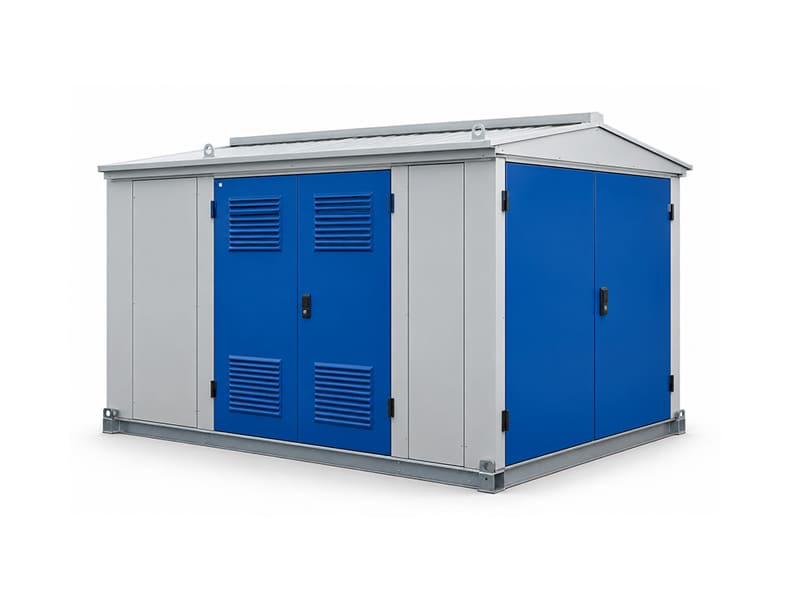

Комплектная трансформаторная подстанция (КТП) 630 кВА — это готовый блок из трансформатора, распределительных устройств высокого и низкого напряжения, систем защиты и учета. Все собрано в одном корпусе или в нескольких блок-модулях, которые привозят на площадку и подключают к сети.

Трансформаторная подстанция 630 ква работает по простой схеме: напряжение 6 или 10 кВ подается на вход, трансформатор понижает его до 0,4 кВ, а распределительное устройство раздает энергию по потребителям. Корпус защищает начинку от дождя, снега и перепадов температуры, поэтому подстанцию ставят и на открытых площадках, и в закрытых помещениях.

Производители выпускают КТП в масляном и сухом исполнении. Масляные трансформаторы охлаждаются маслом и служат дольше при равномерной нагрузке. Сухие трансформаторы не содержат горючих жидкостей, поэтому их разрешают монтировать внутри зданий и в местах с повышенными требованиями к пожарной безопасности.

Параметры

• Мощность: 630 кВА
• Первичное напряжение: 6 или 10 кВ
• Вторичное напряжение: 0,4 кВ
• Схема соединения обмоток: звезда-треугольник с заземленной нейтралью
• Тип охлаждения: масляное (ONAN) или сухое (с литой изоляцией)
• Степень защиты корпуса: IP31–IP54 в зависимости от исполнения
• Климатическое исполнение: У1, УХЛ1 — для работы при морозе до -45°C

Габариты подстанции зависят от комплектации и производителя, но для блока 630 кВА длина корпуса обычно укладывается в 6-8 метров, ширина — в 2,5-3,2 метра. Вес заполненной маслом конструкции доходит до 4-5 тонн, сухая версия легче на 20-30%. Перед заказом стоит уточнить точные размеры у поставщика, так как разные заводы комплектуют КТП по-разному.

Потери холостого хода у трансформатора 630 кВА держатся в пределах 1-1,3 кВт, потери короткого замыкания — около 7,6 кВт. Эти цифры влияют на эффективность работы подстанции и на счета за электроэнергию при долгой эксплуатации. Чем ниже потери, тем меньше энергии уходит впустую при передаче.

Распределительное устройство на стороне высокого напряжения комплектуют вакуумными или элегазовыми выключателями. На низкой стороне ставят автоматические выключатели и предохранители, которые отключают линию при перегрузке или коротком замыкании. Защита от повышения температуры масла и от перегрева обмоток встроена в большинство современных моделей.

Срок службы такой подстанции при правильной эксплуатации доходит до 25-30 лет. Межремонтный интервал для масляных трансформаторов составляет 8-10 лет, для сухих — немного дольше из-за отсутствия жидкого диэлектрика.

Почему у нас

Энергоцентр собирает трансформаторные подстанции по техническому заданию заказчика и проверяет каждый блок перед отправкой. Мы работаем с готовыми схемами и под нестандартные требования, если площадка диктует свои условия.

Трансформаторная подстанция 630 ква цена складывается из комплектации трансформатора, типа корпуса, набора защитной аппаратуры и условий доставки.

Чтобы заказать подстанцию, напишите нам параметры объекта: мощность нагрузки, напряжение сети, условия монтажа. Наши специалисты подготовят расчет и предложат готовую схему под вашу площадку. Звоните или оставляйте заявку на сайте — ответим в течение рабочего дня.

•

  Декларация о соответствии ГОСТ 14693-90
