Подстанции 1000 кВА
| Наименование | Изображение | Напряжение на стороне ВН, кВ | Заказ |
|---|---|---|---|
| Подстанция БКТП 1000 кВА |  |
10 | |
| Подстанция БКТП 2х1000 | |
10 | |
| Подстанция КТПН 1000/6/0,4 |  |
6 | |
| Подстанция КТПН 1000/10/0,4 | |
6, 10 |
Тысяча киловольт-ампер дает 800 кВт на стороне 0,4 кВ при cos φ 0,8. Столько тянет цех с десятком станков, микрорайон или торговый центр с холодильниками. Разбираем, из чего собрана такая подстанция и от чего зависит цена.
Трансформаторная подстанция 1000 кВА — готовый комплект оборудования. Внутрь ставят силовой трансформатор, распределительное устройство на 6 или 10 кВ, щит 0,4 кВ и шкафы релейной защиты. Прием идет на высоком напряжении, выдача — на низком.
Комплектные КТП подстанции 1000 кВА собирают на заводе. На объект привозят секциями или одним блоком, монтаж занимает дни. Капитальное здание строить не нужно: корпус держит климат сам.
Заказывают такую мощность промышленные площадки, котельные, водоканалы, склады. Берут ее и застройщики, которым нужно запитать очередь жилья до прихода городских сетей.
Параметры

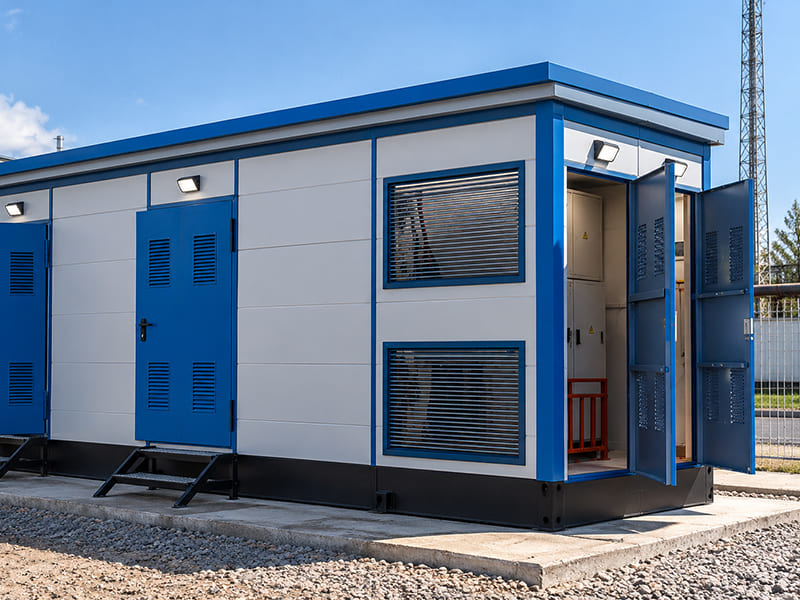

Исполнений три, и первое, что влияет на выбор, — оболочка. Киосковая подстанция КТП 1000 стоит на бетонном фундаменте, обслуживается снаружи, места занимает мало. Блочно-модульную собирают из сэндвич-панелей: внутрь заходят зимой и работают как в комнате. Мачтовую поднимают на опору — вариант для тесного участка.
Второй вопрос — трансформатор. Масляный ТМГ дешевле и терпит перегруз. Сухой ТСЗ не горит и не течёт, его ставят в цехах, где постоянно работают люди. Подробнее про [масляные трансформаторы ТМГ](/catalog/transformatory/tmg) — в отдельном разделе.
Трансформаторная подстанция 1000 кВА: типовые значения
- Мощность: 1000 кВА
- Ввод: 6 или 10 кВ
- Вывод: 0,4 кВ
- Ток на стороне 0,4 кВ: 1443 А
- Схема соединения: Y/Yн или Д/Yн
- Напряжение КЗ: 5,5 %
- Потери холостого хода: 2,1 кВт
- Потери короткого замыкания: 11 кВт
- Степень защиты: IP23 в помещении, IP54 на улице
- Климатическое исполнение: У1 или УХЛ1
Почему у нас
Цена трансформаторной подстанции 1000 кВА складывается из четырех частей. Трансформатор, оболочка, наполнение РУНН и автоматика. Сухой агрегат дороже масляного на 30–40 %, блочно-модульный корпус дороже киоска.
Считаем смету по вашему объекту, а не по прайсу из воздуха. Спросите про скидку при комплектации с трансформатором и РУ — выходит дешевле, чем брать по частям.
Начните с письма или звонка. Ответим по срокам и стоимости в тот же день, поможем свести нагрузку, если схема ещё черновая.
Доставка
- Сроки – от 2–3 дней. Отправляем в 132 города России и 8 стран СНГ
- Бесплатно – доставка груза до терминала транспортной компании при весе до 1,5 тонн
- По городу и межгород – стоимость по согласованию
- Транспортные компании – работаем с «Деловые линии», ПЭК, «Кит» и другими. Вы можете выбрать удобного перевозчика или воспользоваться нашими партнёрами
- Производство и отгрузку полностью контролируем на каждом этапе
Оплата
- Вы оставляете заявку, мы перезваниваем в течение 15 минут
- Высылаем опросный лист, чтобы точно учесть задачи
- Подбираем оборудование, согласовываем спецификацию и стоимость
- Оплата вносится после подбора и до запуска в производство (предоплата по счёту)
- После оплаты запускаем продукцию в работу, контролируем все этапы и доставляем в любую точку РФ
-
Декларация о соответствии ГОСТ 14693-90
