Подстанции 400 кВА
| Наименование | Изображение | Напряжение на стороне ВН, кВ | Заказ |
|---|---|---|---|

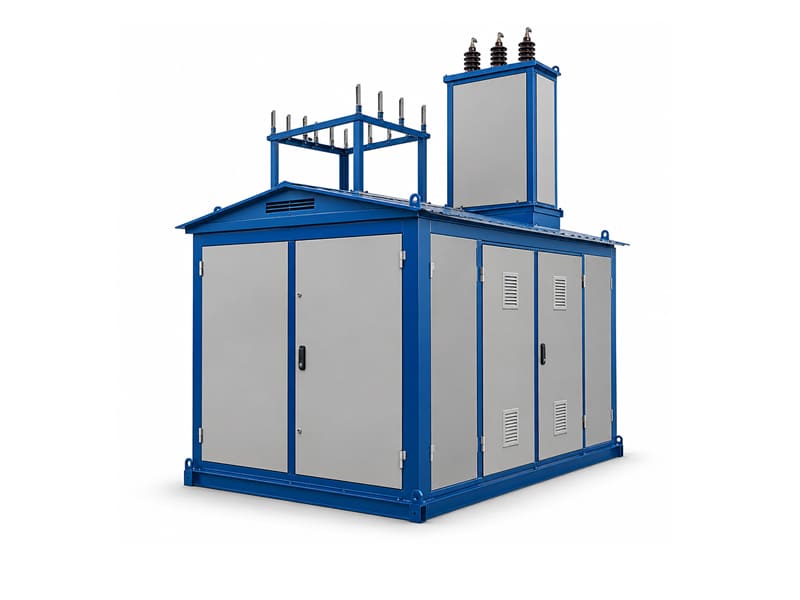

| Подстанция БКТП 400 кВА |  |
6.1 | |
| Подстанция КТПН 400/6/0,4 |  |
6 | |
| Подстанция КТПН 400/10/0,4 | |
10 |
Мощности 400 кВА хватает небольшому цеху, поселку или стройплощадке. Подстанция принимает 6 или 10 кВ и отдает 380/220 В на оборудование. Дальше — как ее собирают и от чего зависит цена.
Трансформаторные подстанции 400 ква понижают напряжение и раздают его по потребителям. Внутрь ставят трансформатор, распределительное устройство высокого напряжения, щит 0,4 кВ и защиту. Всё стоит в одном корпусе: на площадке блок ставят на фундамент и подключают кабели.
Собирают такие КТП в двух исполнениях. Киосковые ставят снаружи: металлический корпус с дверями, обогревом и вентиляцией. Пристраиваемые крепят к стене здания — их берут, когда места на территории мало. Мачтовые вешают на опору: трансформатор сверху, щит на платформе.
Внутри работает масляный трансформатор ТМГ или сухой ТСЛ. Первый дешевле и терпит перегрузки. Второй не горит и подходит для помещений с людьми. Мощность 400 кВА при выходе 0,4 кВ даёт 577 А на шинах — это несколько линий сразу.
Параметры
- Номинальная мощность: 400 кВА
- Входное напряжение: 6 или 10 кВ
- Выходное напряжение: 0,4 кВ (380/220 В)
- Номинальный ток на шинах 0,4 кВ: 577 А
- Схема соединения обмоток: Y/Yн или Δ/Yн
- Напряжение короткого замыкания: 4,5 %
- Потери холостого хода: 0,95 кВт
- Потери короткого замыкания: 5,5 кВт
- Степень защиты корпуса: IP23, для улицы — IP54
- Климатическое исполнение: У1
- Габариты киоска: 2600 × 2000 × 2800 мм
- Масса: от 2700 кг
Размеры зависят от схемы РУ. Одна трансформаторная подстанция 400 ква несет две-четыре отходящие линии, другая — восемь и больше. Добавляете учет, автоматику, обогрев — корпус растёт в ширину. Поэтому габариты считают по опросному листу.
Почему у нас
«Энергоцентр» собирает подстанции под конкретную схему, а не по шаблону со склада. Пришлите однолинейную схему и список нагрузок — подберем трансформатор, аппараты и корпус. Если схемы нет, посчитаем нагрузку вместе с вами.
Каждый блок проходит приемо-сдаточные испытания. Проверяем изоляцию, работу защит, сопротивление заземления. Протоколы и паспорта едут вместе с подстанцией. Монтаж трансформаторной подстанции КТП 400 кВА делаем на месте, если нужна бригада.
Тип трансформатора, схема РУ, число линий, автоматика — все это двигает стоимость. Сухой трансформатор дороже масляного, киоск дороже пристраиваемого исполнения. Цена на трансформаторную подстанцию 400 ква зависит от комплектации, поэтому точную сумму называем после исходных данных.
Купить трансформаторную подстанцию 400 ква можно с доставкой. Срок сборки — от двух недель, зависит от наполнения. Закажите расчет: заполните опросный лист или позвоните, и мы ответим в тот же день.
Доставка
- Сроки – от 2–3 дней. Отправляем в 132 города России и 8 стран СНГ
- Бесплатно – доставка груза до терминала транспортной компании при весе до 1,5 тонн
- По городу и межгород – стоимость по согласованию
- Транспортные компании – работаем с «Деловые линии», ПЭК, «Кит» и другими. Вы можете выбрать удобного перевозчика или воспользоваться нашими партнёрами
- Производство и отгрузку полностью контролируем на каждом этапе
Оплата
- Вы оставляете заявку, мы перезваниваем в течение 15 минут
- Высылаем опросный лист, чтобы точно учесть задачи
- Подбираем оборудование, согласовываем спецификацию и стоимость
- Оплата вносится после подбора и до запуска в производство (предоплата по счёту)
- После оплаты запускаем продукцию в работу, контролируем все этапы и доставляем в любую точку РФ
-
Декларация о соответствии ГОСТ 14693-90
