Подстанции 1250 кВА
| Наименование | Изображение | Напряжение на стороне ВН, кВ | Заказ |
|---|---|---|---|
| Подстанция КТПН 1250/6/0,4 |  |
6 | |
| Подстанция БКТП 1250 кВА |  |
10 | |
| Подстанция БКТП 2х1250 | |
10 |
1250 кВА на шинах 0,4 кВ закрывают нагрузку цеха, котельной, насосной станции или площадки под застройку. При cos φ 0,8 потребитель получает 1000 кВт. Выше этого уровня ставят две подстанции поменьше — так проще резервировать. Ниже разбираю, что внутри, какие параметры спрашивать у поставщика и из чего складывается цена.

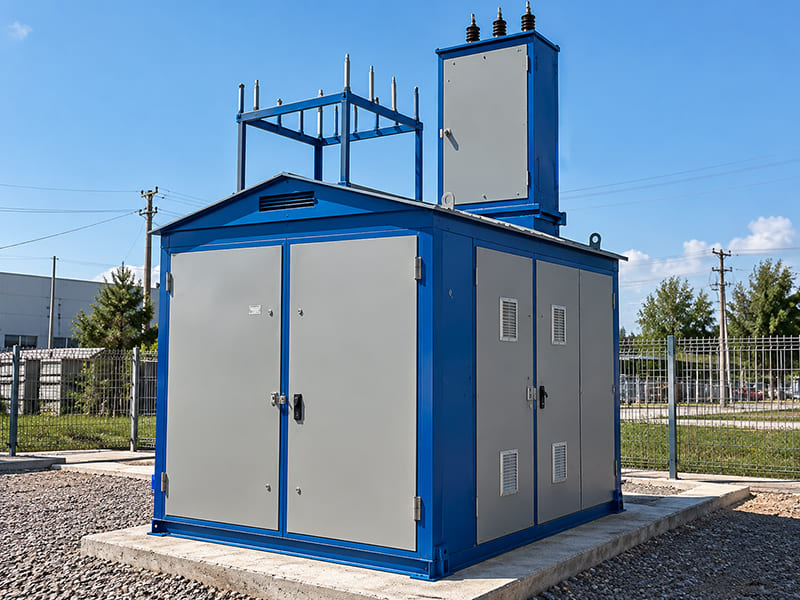

Комплектная трансформаторная подстанция 1250 кВА приезжает на объект одним блоком. Внутри уже стоит трансформатор, шкафы ввода 6 или 10 кВ, распределительное устройство 0,4 кВ, защиты и узел учета. Монтажникам остается поставить блок на фундамент и подключить кабели.
Исполнений несколько. Блочно-модульная сборка идет в металлическом корпусе с отоплением и освещением. Ее ставят в любую погоду и обслуживают круглый год. Мачтовую и бетонную версии берут для сухого климата и редких осмотров.
Трансформатор подбирают под режим работы. Масляные ТМГ держат перегрузки и стоят меньше сухих. Сухой ТСЛ или литой ставят в пожароопасных помещениях: у него нет бака с горючей жидкостью.
Ввод бывает воздушным или кабельным. Воздушный монтируют на опоре рядом с блоком, кабель заходит снизу через фундамент. Выбор зависит от того, что уже есть на площадке.
Параметры
- Мощность: 1250 кВА
- Напряжение ввода: 6, 10 или 35 кВ
- Напряжение вывода: 0,4 кВ
- Номинальный ток на стороне 0,4 кВ: 1804 А
- Схема соединения обмоток: Y/Δ или Δ/Y
- Габариты модуля: 2500×2400×2800 мм
- Габариты контейнера: 6000×2400×2700 мм
- Масса с масляным трансформатором: 5200 кг
- Ток короткого замыкания: 25 кА
- Степень защиты: IP23 у модуля, IP54 у контейнера
- Климатическое исполнение: У1 или УХЛ1
Цифры уточняют под проект. Габариты зависят от числа отходящих линий и схемы РУ. Блок с двумя вводами и АВР занимает больше места, чем тупиковый. Вес влияет на фундамент: под масляную машину льют плиту, под модуль хватает свай.
Почему у нас
«Энергоцентр» собирает блоки по проекту заказчика: своя схема РУ, свои уставки защит, свой набор линий. Трансформатор ставим тот, что заложен в проекте, — ТМГ, ТСЛ или литой. Перед отправкой каждый блок проходит испытания и получает протокол.
Доставка
- Сроки – от 2–3 дней. Отправляем в 132 города России и 8 стран СНГ
- Бесплатно – доставка груза до терминала транспортной компании при весе до 1,5 тонн
- По городу и межгород – стоимость по согласованию
- Транспортные компании – работаем с «Деловые линии», ПЭК, «Кит» и другими. Вы можете выбрать удобного перевозчика или воспользоваться нашими партнёрами
- Производство и отгрузку полностью контролируем на каждом этапе
Оплата
- Вы оставляете заявку, мы перезваниваем в течение 15 минут
- Высылаем опросный лист, чтобы точно учесть задачи
- Подбираем оборудование, согласовываем спецификацию и стоимость
- Оплата вносится после подбора и до запуска в производство (предоплата по счёту)
- После оплаты запускаем продукцию в работу, контролируем все этапы и доставляем в любую точку РФ
-
Декларация о соответствии ГОСТ 14693-90
