Монтаж завершен, подстанция собрана, заказчик требует акт испытаний до конца квартала. Подрядчик приносит протокол — а вы не можете проверить: полный ли объем измерений, укладывается ли результат в норму, нет ли пропущенных пунктов. Испытания трансформаторных подстанций — это не формальность для Ростехнадзора. Это подтверждение того, что оборудование выдержит реальную нагрузку при эксплуатации.
В статье разберем: что именно проверяют, по каким нормам, какие методы используют и на что смотреть, чтобы не получить «бумажную» подстанцию.
Что такое испытания трансформаторных подстанций и зачем они нужны
Испытание электрооборудования подстанции — это комплекс электрических и механических проверок, которые подтверждают работоспособность устройства и его соответствие техническим требованиям. Главная задача: убедиться, что силовой трансформатор, ячейки, изоляция и защита выдержат расчётные токи и напряжение без отказа.
Без протокола испытаний подстанцию не допустят к эксплуатации. ПУЭ прямо связывает ввод объекта в работу с наличием актов приемо-сдаточных испытаний. Это не рекомендация, а норма. Пропуск испытаний = невозможность оформить допуск, задержка ввода объекта, риски аварий при нагрузке.
Виды испытаний по этапу жизненного цикла
Приемо-сдаточные испытания
Проводят после монтажа новой трансформаторной подстанции и ее оборудования перед вводом в эксплуатацию, а также в других случаях, когда проведение испытаний предусмотрено нормативными требованиями. Испытательная лаборатория проверяет состояние и параметры оборудования, в том числе сопротивление изоляции обмоток и вводов, электрическую прочность изоляции повышенным напряжением промышленной частоты, коэффициент трансформации, работу релейной защиты и правильность фазировки. Конкретный объем испытаний зависит от типа оборудования и определяется действующими нормативными документами, в том числе ПУЭ и РД 34.45.124-84.
Эксплуатационные (контрольные) испытания
Подстанция уже работает — и ей нужно регулярное техническое обслуживание с элементами диагностики. Периодичность: раз в 1–3 года, зависит от категории надежности объекта. Измеряют ток холостого хода, нагрев обмоток, состояние изоляции, параметры заземляющего устройства.
Капитальные испытания
Назначают после ремонта или модернизации с заменой силового оборудования. Повторяют полный цикл приемо-сдаточных проверок. Для КТПН наружной установки сюда дополнительно входят проверки климатической стойкости и пылевлагозащиты корпуса. Испытания КТПН после капремонта часто включают проверку антивандальности оболочек и целостности молниеприемников.
Основные методы и объем измерений
Каждый метод позволяет оценить определенный параметр оборудования и выявить возможные дефекты или отклонения от нормативных и паспортных значений. Таблица ниже показывает связь метода с проверяемым параметром.
| Метод | Что проверяется | Норматив / примечание |
|---|---|---|
| Измерение сопротивления изоляции мегаомметром | Состояние изоляции обмоток и других изоляционных элементов | ПУЭ, гл. 1.8. Испытательное напряжение и допустимые значения зависят от типа трансформатора и его параметров |
| Испытание повышенным напряжением промышленной частоты | Электрическая прочность изоляции | ПУЭ, гл. 1.8 |
| Измерение сопротивления обмоток постоянному току | Состояние обмоток и контактных соединений | ПУЭ, гл. 1.8 |
| Проверка коэффициента трансформации | Соответствие фактического коэффициента трансформации паспортным значениям | ПУЭ, гл. 1.8 |
| Проверка группы соединения и полярности | Правильность соединения обмоток | ПУЭ, гл. 1.8 |
| Измерение потерь холостого хода | Соответствие характеристик трансформатора установленным значениям | ПУЭ, гл. 1.8. Выполняется для предусмотренных нормативами типов и мощностей трансформаторов |
| Проверка работы переключающего устройства | Исправность устройства переключения ответвлений | ПУЭ, гл. 1.8 |
| Фазировка | Правильность фазировки перед включением в сеть | ПУЭ, гл. 1.8 |
| Испытание трансформаторного масла | Электрические и эксплуатационные характеристики масла | ПУЭ, гл. 1.8. Для маслонаполненного оборудования |
| Проверка действия релейной защиты | Правильность работы защит и заданных параметров срабатывания | ПУЭ, гл. 3 |
| Испытание включением толчком на номинальное напряжение | Работоспособность трансформатора при включении под рабочее напряжение | ПУЭ, гл. 1.8 |

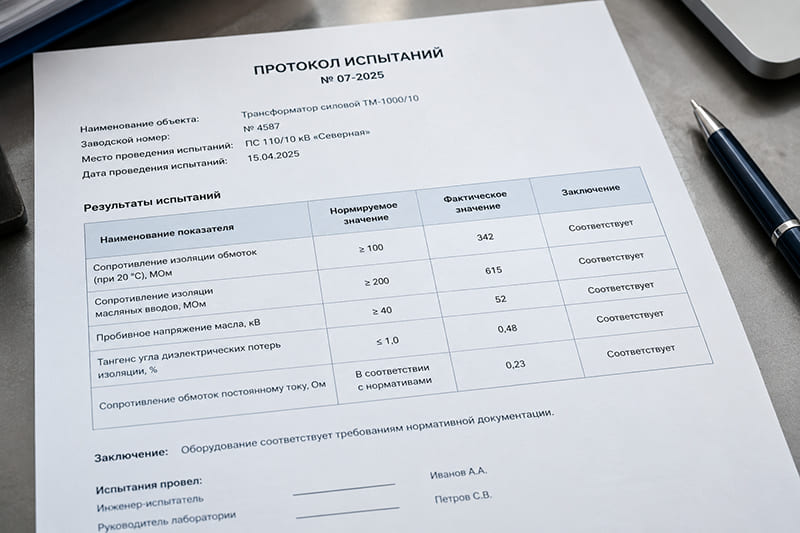

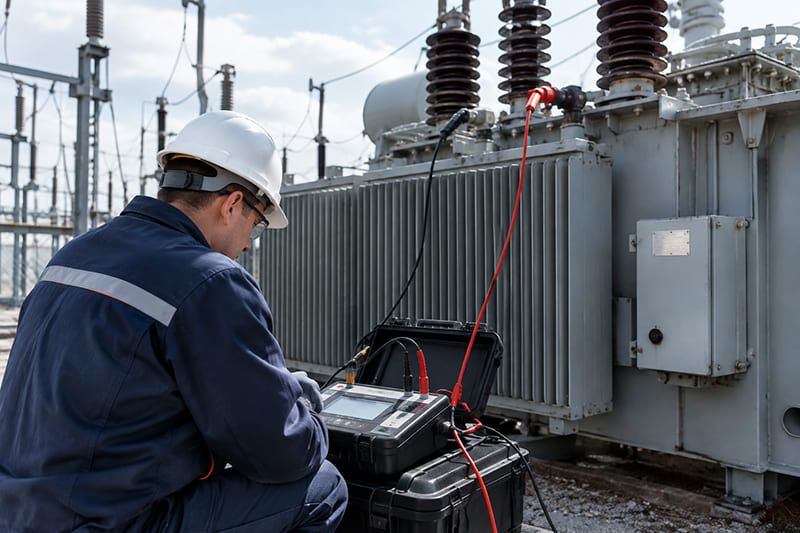

Сопротивление изоляции силового трансформатора измеряют мегаомметром. Конкретное испытательное напряжение и допустимое значение сопротивления зависят от типа трансформатора и его параметров, поэтому фиксировать универсальный порог 300 МОм для всех трансформаторов некорректно.
Испытание повышенным напряжением проводят для проверки электрической прочности изоляции. Испытательное напряжение выбирают в соответствии с требованиями ПУЭ для конкретного вида оборудования и класса напряжения.
Что нужно до начала испытаний
Исполнительная документация должна быть собрана: сертификаты на оборудование, однолинейные схемы, акты скрытых работ. Лаборатория требует доступ ко всем выводам трансформатора и ячеек. Посторонние работы в момент подачи испытательного напряжения запрещены — это вопрос безопасности персонала.
Требования к КТПН: специфика испытаний наружных подстанций

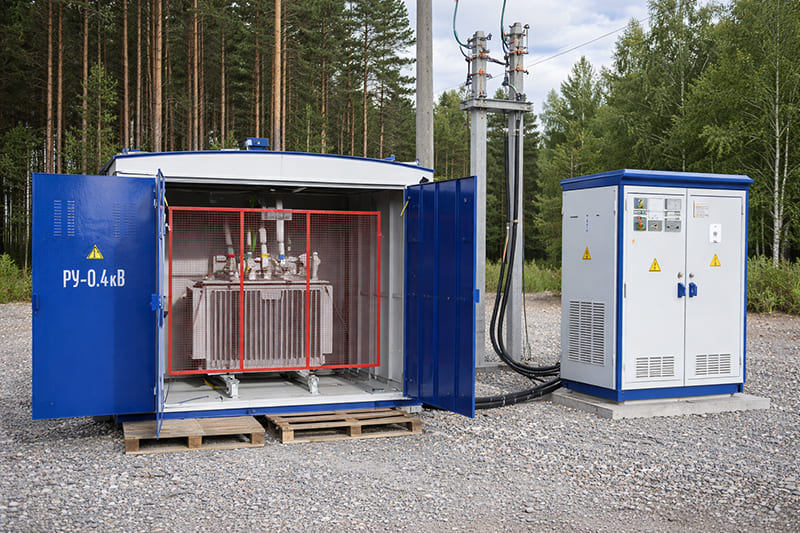

Комплектная трансформаторная подстанция наружной установки — отдельный класс оборудования. КТПН работает на улице: ветер, пыль, влага, перепады температур от –60 до +40 °C. Это влияет на объем проверок.
Помимо стандартных электрических испытаний, для КТПН проверяют: степень пылевлагозащиты оболочки (не ниже IP31 по ГОСТ 14254), климатическое исполнение (У1, УХЛ1), устойчивость конструкции к ветровой и гололёдной нагрузкам, сопротивление заземляющего устройства (не более 4 Ом), работу молниеприемников.
Нормативная база
ПУЭ (7-е издание, глава 1.8) устанавливает основные объемы и нормы приемо-сдаточных испытаний электрооборудования, в том числе оборудования подстанций. Для КТП применяются профильные стандарты, в частности ГОСТ 14695-80, устанавливающий общие технические требования к комплектным трансформаторным подстанциям мощностью от 25 до 2500 кВА на напряжение до 10 кВ. ГОСТ 15150-69 регламентирует климатические исполнения и условия эксплуатации оборудования. При проведении испытаний также учитывают действующие нормативные документы и инструкции заводов-изготовителей. Перед проведением работ необходимо проверять действующий статус документа и учитывать внесенные в него изменения.
