Блочные комплектные трансформаторные подстанции (БКТП) против КТП: В чем их разница?
Выбор трансформаторной подстанции — это не просто закупка оборудования, а стратегический шаг, который определит надежность энергоснабжения объекта на десятилетия вперёд. Ошибка на этом этапе выливается либо в переплату за избыточные функции, либо в хронические проблемы с эксплуатацией. Инженер, управляющий стройкой или ответственный за энергохозяйство завода, ежедневно сталкивается с вопросом: БКТП или КТП? Оба типа выполняют одну задачу — преобразуют и распределяют электрическую энергию трехфазного тока, но конструктивная разница между блочной и стандартной комплектной подстанцией существенно влияет на график монтажа, стоимость владения и даже на возможность размещения оборудования в стесненной городской застройке.
Что такое БКТП и КТП?
Оба устройства представляют собой электрические установки для приема тока высокого напряжения (как правило, 6 или 10 кВ), его преобразования в низкое напряжение 0,4 кВ и распределения конечным потребителям. Принципиальное отличие кроется в подходах к компоновке и материалу корпуса.
Основные особенности КТП
Комплектная трансформаторная подстанция в классическом понимании — это комплекс оборудования, который состоит из отдельных функциональных блоков: шкаф ввода высокого напряжения (УВН), силовой трансформатор, распределительное устройство низкого напряжения (РУНН). Ключевая особенность КТП заключается в том, что ее корпус выполнен в виде металлического сварного киоска. Монтаж подразумевает установку этого киоска на фундамент, подвод кабелей по месту и настройку внутренних соединений. Такой тип подстанций исторически широко распространён, он понятен и привычен эксплуатационному персоналу. КТП является сборно-сварной металлоконструкцией, внешне напоминающей киоск, где все стальные элементы корпуса обработаны специальным составом, который защищает корпус от коррозии и продлевает срок службы.
Основные особенности БКТП
Блочная комплектная трансформаторная подстанция — это отдельно стоящее здание, возводимое из готовых железобетонных модулей. Основным материалом корпуса служит высокопрочный железобетон, обладающий улучшенными тепловыми характеристиками и высокой морозостойкостью.

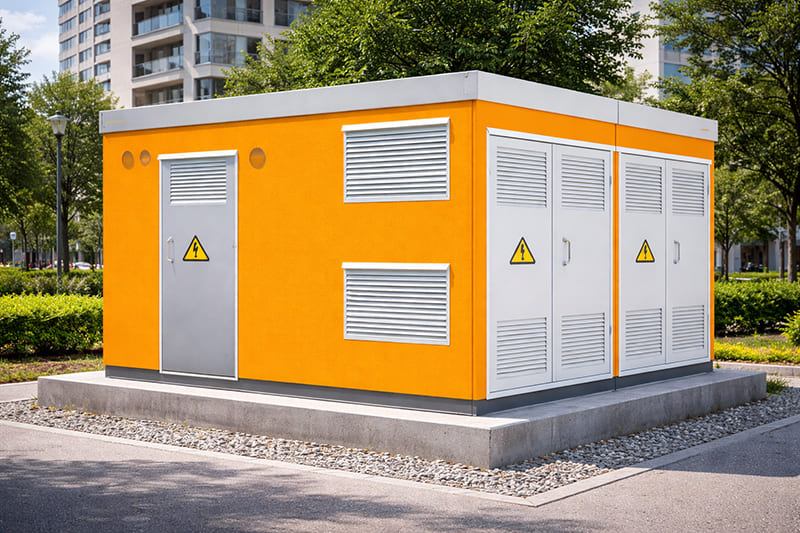

БКТП представляет собой конструкцию полной заводской готовности. Внутри уже смонтированы трансформатор, щитовая часть, система обогрева, освещения и вентиляции. На площадку такая подстанция приезжает в виде готовых бетонных модулей, которые остается только установить краном на заранее подготовленный фундамент.
| Совет эксперта: Важно понимать, что сегодня на рынке представлены и блочные подстанции в металлическом корпусе из сэндвич-панелей. Это лёгкие и эстетичные конструкции, которые монтируются быстрее бетонных, но требуют качественной герметизации стыков и уступают железобетону в долговечности и вандалоустойчивости. При выборе материала корпуса всегда сопоставляйте условия эксплуатации: для агрессивной городской среды и длительной службы предпочтительнее бетон, для временных решений или проектов с ограниченным бюджетом — сэндвич-панели. |
Сравнение конструкций: БКТП vs КТП
Чтобы наглядно понять разницу, обратимся к ключевым узлам и процессам монтажа. Ниже приведено детальное сравнение технических аспектов, с которыми сталкивается электромонтажная бригада на объекте.
Таблица сравнения технических различий
| Критерий оценки | БКТП (Блочная) | КТП (Комплектная) |
|---|---|---|
| Корпус и устройство | Модульная конструкция из железобетонных блоков, иногда из сэндвич-панелей. Полная заводская готовность. | Сборно-сварной металлический корпус в виде киоска. Часто требует установки внутренних перегородок и уплотнений по месту. |
| Материал корпуса | Железобетон или термокомпозитные панели. | Листовой металл с антикоррозийным покрытием и окрашиванием. |
| Монтаж и установка | Установка готовых бетонных модулей на фундамент краном. Основные соединения выполнены на заводе. | Полноценный монтаж: сборка металлоконструкции, монтаж оборудования, прокладка кабелей и ошиновки на объекте. |
| Мобильность и перенос | Возможен демонтаж и перевозка на новый объект. | Перемещение сопряжено с полной разборкой и упаковкой каждого шкафа отдельно. |
| Условия для персонала | Наличие отдельного отсека с освещением и обогревом для удобного обслуживания в любую погоду. | Чаще всего обслуживание производится снаружи или в тесном пространстве металлического киоска. |
Преимущества и недостатки в разрезе проектных решений
Плюсы КТП:
- Более низкая начальная цена металлического корпуса и компонентов при прочих равных параметрах.
- Гибкость компоновки: проще вписать в существующее здание или пристройку при реконструкции.
- Возможность использования уже имеющихся у заказчика силовых трансформаторов.
Минусы КТП:
- Высокая зависимость результата от квалификации монтажной бригады. Небрежная сборка корпуса ведет к протечкам и снижению ресурса оборудования.
- Увеличенные сроки строительно-монтажных работ.
- Сложность контроля качества скрытых соединений на объекте.
Плюсы БКТП (в бетонном исполнении):
- Скорость ввода в эксплуатацию.
- Высокая прочность, огнестойкость и вандалоустойчивость благодаря железобетонному корпусу.
Что выбрать для вашего проекта?
Ответ зависит от конкретных вводных. Для капитального строительства микрорайона с жёстким графиком сдачи объекта оптимальна блочная подстанция в бетонном корпусе. Для временного электроснабжения стройплощадки или для небольшого цеха, где уже есть чистое помещение для установки оборудования, можно рассматривать КТП.
Как выбрать подходящую подстанцию?
Примите во внимание три фактора.
- Время. Если подстанция нужна "ещё вчера" и строители уже готовы заливать благоустройство территории, остановитесь на БКТП. Это готовое решение, которое позволит закрыть вопрос энергоснабжения за минимальный срок.
- Условия среды. Для агрессивных сред, влажного климата или зон с риском вандализма бетонный корпус БКТП надёжнее металлического киоска КТП. Конденсат и коррозия контактных соединений внутри КТП — частая причина аварий.
Компания ООО ПКФ «ЭнергоЦентр» с 2008 года занимается поставками энергооборудования и обладает собственным производством. В каталоге представлены как типовые модели КТП и БКТП, так и решения, спроектированные под конкретное техническое задание заказчика. Опыт комплексных поставок позволяет предложить вариант, который не только соответствует электрическим параметрам сети и току нагрузки, но и органично впишется в бюджет проекта. Чтобы получить точный расчёт и рекомендации по выбору типа подстанции именно для вашего объекта, оставьте заявку на консультацию с техническим специалистом на сайте.
Заключение
Разница конструкций БКТП и КТП — это в первую очередь разница в материалах и подходах к организации монтажа. Выбирая блочную бетонную подстанцию, вы платите за заводское качество, долговечность железобетона и экономите время. Выбирая комплектную трансформаторную подстанцию в металлическом киоске — получаете относительную дешевизну компонентов, но берёте на себя риски монтажа и ограничения по долговечности корпуса. Окончательное решение всегда остается за проектировщиком, но понимание этих тонкостей позволит избежать дорогостоящих сюрпризов на этапе пуска объекта.
