Как выбрать КТП: пошаговое руководство по подбору комплектной трансформаторной подстанции
Ошибка при выборе КТП бьёт по проекту сразу с нескольких сторон. Недостаточная мощность — перегрузки и аварийные отключения. Избыточная — переплата, которую никто не компенсирует. Неподходящее исполнение корпуса — коррозия и выход оборудования из строя через пару лет. Эта статья — пошаговый алгоритм, который поможет учесть все критерии и подобрать комплектную трансформаторную подстанцию точно под задачу.
Что такое КТП и зачем она нужна

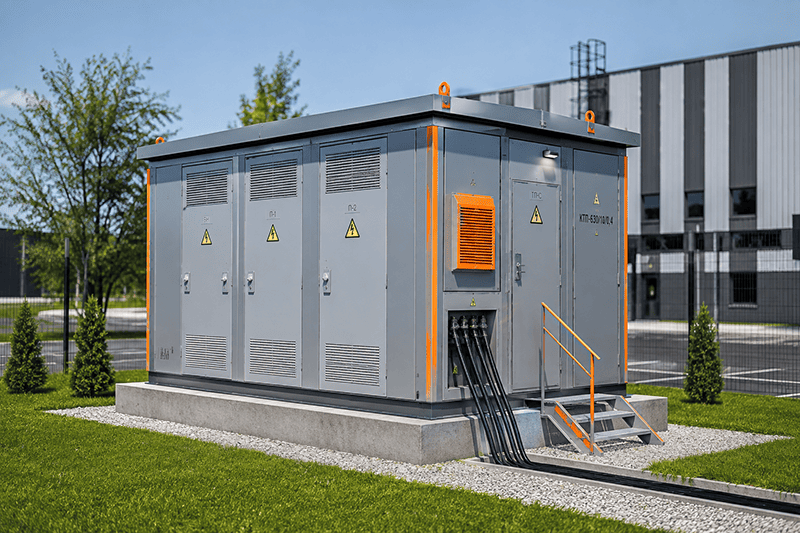

КТП — комплектная трансформаторная подстанция. Это готовое заводское устройство, которое принимает электроэнергию на высоком напряжении (6, 10 или 35 кВ), преобразует ее и распределяет между потребителями на стороне 0,4 кВ.
Внутри единого корпуса — трансформатор, распределительные устройства высокого и низкого напряжения (РУВН и РУНН), система защит и автоматики. Подстанцию подключают к питающей сети, и она закрывает вопрос электроснабжения объекта: от жилого комплекса до промышленного цеха.
Выбор КТП — это не покупка «коробки с трансформатором». Это комплексное решение, где каждый параметр влияет на надежность, стоимость и срок эксплуатации.
Виды КТП
Прежде чем подбирать конкретную модель, разберитесь в классификации. Тип подстанции определяет, где и как вы ее установите.

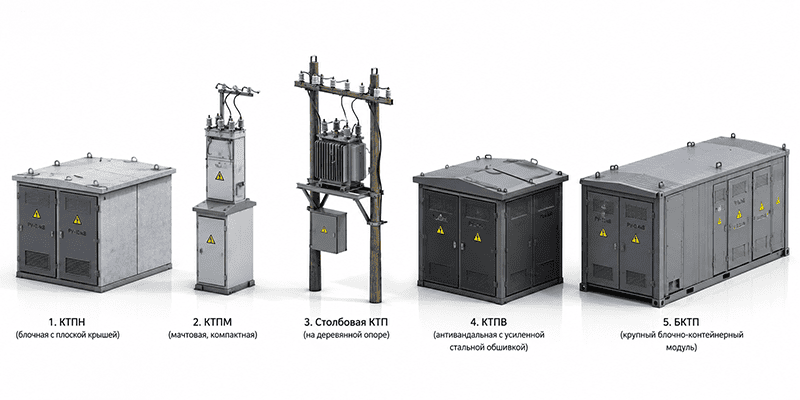

По типу исполнения
КТПН — наружной установки. Размещают на открытом воздухе в металлическом блок-боксе. Применяют на промышленных, строительных и других объектах.
КТПВ — внутренней установки. Размещают внутри зданий и сооружений. Используют на промышленных и крупных объектах.
КТПМ — мачтовые. Устанавливают на опорах воздушных линий. Подходят для сельской местности и объектов с воздушным электроснабжением.
Столбовые КТП — устанавливают на одной или двух опорах. Применяют для электроснабжения небольших объектов и потребителей.
БКТП — бетонные. Выполняются в бетонном корпусе и применяются для электроснабжения промышленных, строительных и других объектов.
По схеме подключения
Тупиковые получают питание по одной линии — это конечная точка. Проходные подключают к двум линиям: питающая сеть проходит сквозь подстанцию, что повышает надежность.
По количеству трансформаторов
Однотрансформаторные подстанции закрывают потребности объектов III категории электроснабжения. Двухтрансформаторные — обязательны для I и II категории, где перерыв питания недопустим.
| Тип исполнения | Место установки | Мощность, кВА | Типичное применение |
|---|---|---|---|
| КТПН — наружная | Улица, открытая площадка | 25–2500 | Промышленные объекты, стройплощадки, поселки, жилые массивы |
| КТПМ — мачтовая | На опорах воздушных линий | 16–250 | Фермерские хозяйства, коттеджи, садовые товарищества, небольшие населённые пункты |
| Столбовая КТП | На одной или двух опорах | 25–250 | Сельская местность, небольшие поселения, предприятия, садовые товарищества |
| КТПВ — внутренняя | Помещение, здание | — | Промышленные и другие объекты с установкой подстанции внутри здания |
| БКТП — блочная бетонная | Открытая площадка | до 2500 | Промышленные, коммерческие и другие объекты |
Критерии выбора КТП — пошаговый алгоритм
Здесь — ядро статьи. Пять шагов, которые закрывают все ключевые параметры.
Шаг 1. Определите расчетную мощность нагрузки
Суммируйте мощности всех потребителей объекта. Учтите коэффициент спроса (не все приборы работают одновременно на полную мощность) и коэффициент одновременности.
Полученное значение — расчетная нагрузка в кВА. Подбирайте трансформатор из типового ряда: 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1600, 2500 кВА.
Пример: расчетная нагрузка — 480 кВт. Не берите трансформатор на 500 кВА впритык. Заложите запас 20–30 % и выбирайте номинал 630 кВА. Это убережет оборудование от перегрузок при пусковых токах и даст резерв для развития объекта.
Шаг 2. Выберите класс напряжения
Класс зависит от питающей сети, к которой подключают подстанцию. В большинстве случаев это 6 или 10 кВ. Уточните у сетевой организации, какое напряжение на точке присоединения.
Класс 35 кВ нужен для удаленных объектов с большой мощностью — когда передача энергии на 6–10 кВ экономически невыгодна из-за потерь в длинных кабельных линиях.
Шаг 3. Определите тип исполнения и условия установки
Ответьте на три вопроса:
- Где будет установлена подстанция? Для открытой установки подходят КТПН, для монтажа на опорах — КТПМ и столбовые КТП, для размещения внутри здания — КТПВ. Для отдельных объектов также применяют БКТП в бетонном корпусе.

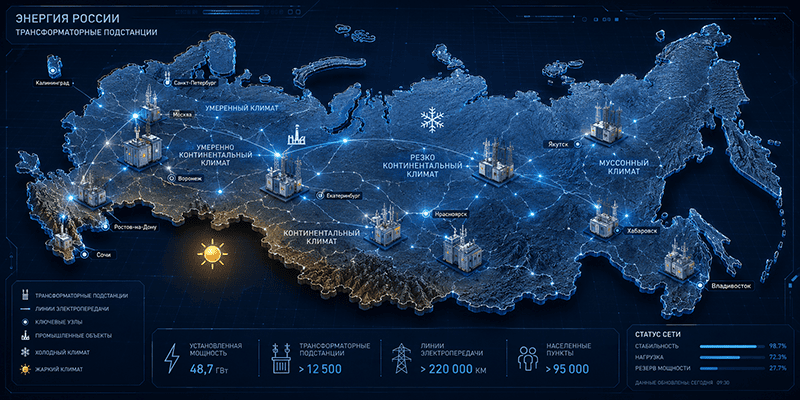

- Какие климатические условия на объекте? Учитывайте климатическое исполнение оборудования: для умеренного климата применяется исполнение «У», для районов с холодным климатом — «ХЛ». Конкретное исполнение выбирают с учетом условий эксплуатации и требований к оборудованию.
- Есть ли особые условия эксплуатации? Повышенная влажность, запыленность, химически активная или другая агрессивная среда влияют на выбор исполнения подстанции, корпуса и степени защиты оборудования.
Шаг 4. Выберите схему электроснабжения
Схема определяет, сколько трансформаторов, вводов и отходящих линий нужно.
Объекты III категории (склады, мастерские) обходятся одним трансформатором и тупиковой схемой. Объекты II категории (жилые дома, офисные здания) требуют двух независимых источников питания. Объекты I категории (больницы, непрерывные производства) — двухтрансформаторная подстанция с автоматическим вводом резерва (АВР).
Категорию электроснабжения определяет проектировщик на основании СП и ПУЭ. Если сомневаетесь — запросите технические условия у сетевой компании.
Шаг 5. Определите комплектацию оборудования ВН и НН
На стороне высокого напряжения выбирайте тип коммутационных аппаратов: вакуумные выключатели, выключатели нагрузки, предохранители. Вакуумные выключатели дороже, но надёжнее и требуют меньше обслуживания.
На стороне низкого напряжения определите количество отходящих линий, номиналы автоматических выключателей, наличие системы учета электроэнергии. Если объект требует телемеханики или удалённого мониторинга — заложите это на этапе заказа.
| Совет эксперта: Для объектов I и II категории электроснабжения закладывайте двухтрансформаторную подстанцию с АВР. Это требование ПУЭ. Экономия на втором трансформаторе приведёт к тому, что проект не пройдет экспертизу, и вы потеряете больше времени и денег на переделку. |
Типичные ошибки при выборе КТП
- Занижение расчетной мощности. Экономия на этапе закупки оборачивается перегрузкой трансформатора, перегревом и сокращением срока службы. Запас 20–30 % — не перестраховка, а норма.
- Игнорирование климатики. Подстанция в исполнении «У» на Ямале зимой — это промерзшее масло и отказ оборудования. Проверяйте соответствие климатического исполнения региону.
- Отсутствие резерва на развитие. Объект растёт: новые цеха, дополнительные потребители. Если подстанция работает на пределе — придется менять трансформатор или ставить вторую КТП.
- Покупка без сертификатов. Оборудование без сертификатов соответствия — это риск отказа Ростехнадзора при вводе объекта в эксплуатацию. Проверяйте документацию до оплаты.
Почему заказывают КТП в ЭнергоЦентре
ООО ПКФ «ЭнергоЦентр» производит комплектные трансформаторные подстанции в Челябинске с 2008 года. За это время предприятие выпустило более 5 000 единиц оборудования.
Завод изготавливает КТП по типовым и индивидуальным однолинейным схемам — точно под проект заказчика. Вся продукция имеет сертификаты соответствия. Доставка — в любую точку России, любым видом транспорта. Оплата — безналичный и наличный расчёт.
Подробные характеристики и типовые схемы — в каталоге трансформаторных подстанций.
Часто задаваемые вопросы (Q&A)
Подведем итог
Выбор КТП — это цепочка последовательных решений: расчетная мощность → класс напряжения → тип исполнения и климатика → схема электроснабжения → комплектация оборудования ВН и НН. Пропускать звенья нельзя — каждое влияет на надежность и стоимость.
Грамотно подобранная подстанция работает 25–30 лет без серьезных вложений в ремонт. Это инвестиция, которая окупается стабильным электроснабжением объекта.
Нужна помощь с подбором? Инженеры «ЭнергоЦентра» рассчитают параметры, подберут комплектацию и изготовят КТП точно под ваш проект. Оставьте заявку или позвоните — консультация бесплатная.
