| “Когда болтовое соединение греется до 90 °C, производство об этом не знает. Оно узнает позже — когда срабатывает защита и линия встает. |
По опыту сервисных бригад, восемь из десяти отказов ТП связаны не с износом железа. Их причина — отложенный осмотр, протяжка и тепловизионный контроль. Дальше разберем состав работ, периодичность и нормы времени, по которым считают смету. И то, что инспектор спросит на проверке.
Что такое техническое обслуживание трансформаторной подстанции
ТП принимает напряжение 6/10/35/110 кВ, понижает его до 0,4 кВ и раздает потребителям. Техническое обслуживание подстанций — плановые работы без разборки: осмотры, чистка, протяжка контактов, измерения, проверка защит.
ТО держит оборудование в рабочем состоянии, но ресурс не восстанавливает. Текущий ремонт идет дальше: частичная разборка, замена изношенных узлов, ревизия приводов. Капитальный меняет ресурс целиком — вплоть до перемотки трансформатора.
Чем ТО отличается от ремонта и почему нельзя заменить одно другим
Обслуживание и ремонт подстанции — не взаимозаменяемые процедуры, а ступени одного цикла. Длину цикла задает система ППР: между капитальными ремонтами по графику идут осмотры и текущие ремонты. ТО занимает часы вместо суток, поэтому планировать его проще и чаще.
Какие подстанции и РП нужно обслуживать: виды и специфика
КТП 6/10 кВ
Комплектную трансформаторную подстанцию собирают на заводе и поставляют на объект в собранном или подготовленном к монтажу виде. Для распространенных КТП 6/0,4 и 10/0,4 кВ оборудование рассчитано на работу в сетях среднего напряжения с преобразованием до 0,4 кВ. Наружные КТП не требуют отдельного здания, а доступ к оборудованию и состав работ по обслуживанию зависят от конкретного исполнения подстанции.
ТП и РУ 35–110 кВ
С повышением класса напряжения усложняется состав оборудования и требования к его обслуживанию. В зависимости от типа установки проверяют состояние изоляции, вводов, коммутационного и маслонаполненного оборудования, устройств релейной защиты и автоматики. Требования к квалификации персонала зависят от напряжения электроустановки, вида работ и выполняемых функций; для электроустановок выше 1000 В применяются требования к IV и V группам по электробезопасности в соответствии с выполняемыми обязанностями.
Распределительные пункты
ПР может размещаться на одной площадке с трансформаторной подстанцией, поэтому обслуживание обоих объектов удобно организовывать в рамках одного комплекса работ. Это позволяет сократить количество выездов и выполнить необходимые проверки за один этап.
Что входит в обслуживание и с какой периодичностью
Состав работ зависит от класса напряжения, типа оборудования и условий эксплуатации. Периодичность устанавливается действующими нормативными требованиями, эксплуатационной документацией, инструкциями изготовителя и графиком технического обслуживания и ремонта.
| Вид работ | Периодичность | Что проверяют | Кто выполняет |
| Осмотр без отключения | По графику эксплуатации; для отдельных трансформаторов и трансформаторных пунктов — не реже 1 раза в месяц | Нагрев, состояние изоляции, следы перекрытия, показания приборов, отсутствие повреждений и утечек | Оперативный или электротехнический персонал с соответствующей группой |
| Осмотр с отключением | По графику технического обслуживания и ремонта | Изоляторы, контактные соединения, приводы, крепления, состояние шкафов и аппаратов | Электротехнический персонал с соответствующей квалификацией |

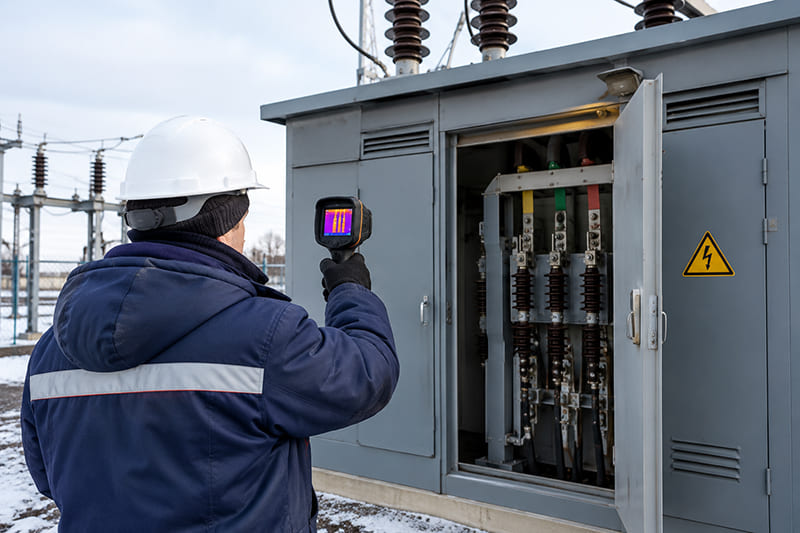

| Тепловизионный контроль | По графику и в зависимости от состояния и режима работы оборудования | Перегрев контактных соединений, аппаратов и отдельных элементов | Специалист с тепловизионным оборудованием |
| Проверка контактных соединений | По результатам осмотра и тепловизионного контроля, а также по графику ТО | Состояние соединений, крепежа, наличие признаков перегрева и ослабления | Электротехнический персонал с соответствующей квалификацией |
| Проверка РЗА и АВР | По утвержденному графику технического обслуживания и требованиям к конкретным устройствам | Уставки, цепи управления, время срабатывания, работу защит и автоматики | Специалисты по РЗА |
| Измерения и испытания изоляции и заземления | В соответствии с нормативными требованиями и графиком ТО | Сопротивление изоляции, состояние заземляющего устройства и другие нормируемые параметры | Электротехнический персонал или специализированная испытательная лаборатория |
Для тепловизионного контроля оборудование должно находиться под нагрузкой, достаточной для выявления температурных аномалий. При анализе термограмм оценивают нагрев соединений и аппаратов с учетом нагрузки, условий измерения и состояния аналогичных фаз и элементов.
| Совет эксперта: Тепловизионный контроль контактных соединений проводят под нагрузкой — при малой нагрузке дефектный контакт может не иметь заметного температурного превышения. По возможности выполняйте съемку в период максимальной нагрузки и сравнивайте аналогичные фазы и соединения между собой. |
Нормы времени и численность персонала: как посчитать
Нормы времени на техническое обслуживание и ремонт электрооборудования определяют по соответствующим сборникам норм с учетом типа оборудования, состава работ и условий их выполнения. Для трансформаторных подстанций и распределительных пунктов 0,38–20 кВ применяются отраслевые нормы времени на ремонт и техническое обслуживание, а для устройств РЗА — отдельные нормативы.
Расчет выполняют по каждому виду оборудования и операции: объем работ умножают на соответствующую норму времени, после чего суммируют полученные трудозатраты. При планировании численности общий объем работ сопоставляют с фондом рабочего времени персонала. В смете отдельно могут учитываться материалы, использование оборудования и приборов, транспортные расходы и другие затраты.
| Операция | Единица измерения | Трудозатраты |
|---|---|---|
| Осмотр КТП 6/10 кВ без отключения | 1 ТП | По действующим нормам времени |
| Осмотр с отключением | 1 ТП | По составу и объему работ |
| Тепловизионный контроль | 1 подстанция | По программе обследования и объему измерений |
| Проверка контактных соединений в РУ 0,4 кВ | 1 шкаф / комплект оборудования | По составу работ |
| Ревизия выключателя 6/10 кВ | 1 аппарат | По типу и конструкции выключателя |
| Проверка РЗА | 1 присоединение | По схеме и составу устройств РЗА |
Фиксированные значения трудозатрат без привязки к конкретному сборнику могут использоваться только как предварительная оценка бюджета. Для расчета сметы следует применять действующие нормы времени с учетом фактического состава оборудования и работ.
Требования и документы: что спросит инспектор
База — правила технической эксплуатации электроустановок потребителей электрической энергии и ПУЭ. На проверке смотрят не бумагу ради бумаги, а расхождение между записями и фактическим состоянием объекта.
Держите наготове:
- график ППР на год, утвержденный техническим руководителем;
- журнал осмотров и дефектные ведомости;
- паспорта оборудования и протоколы испытаний;
- наряд-допуски и распоряжения на работы;
- удостоверения персонала с отметкой о группе по электробезопасности.
Обслуживать своими силами или заключать договор
Один объект дешевле отдать подрядчику. Штатный электромонтер тянет за собой обучение, СИЗ, приборы, круглосуточную готовность, отпуска и подмены. Сервисная организация привозит бригаду с допуском, оснасткой и запасом запчастей.
Обратная сторона тоже есть. На аварию подрядчик приедет не за пять минут, а знание конкретного объекта у него поверхностное. Крупные производства держат дежурную смену, а сложные работы отдают на сторону.
Выбирая подрядчика, смотрите на пять вещей: допуск и группу у бригады, наличие приборов и СИЗ, время до выезда, склад ЗИП по вашим аппаратам, оформленный наряд-допуск.

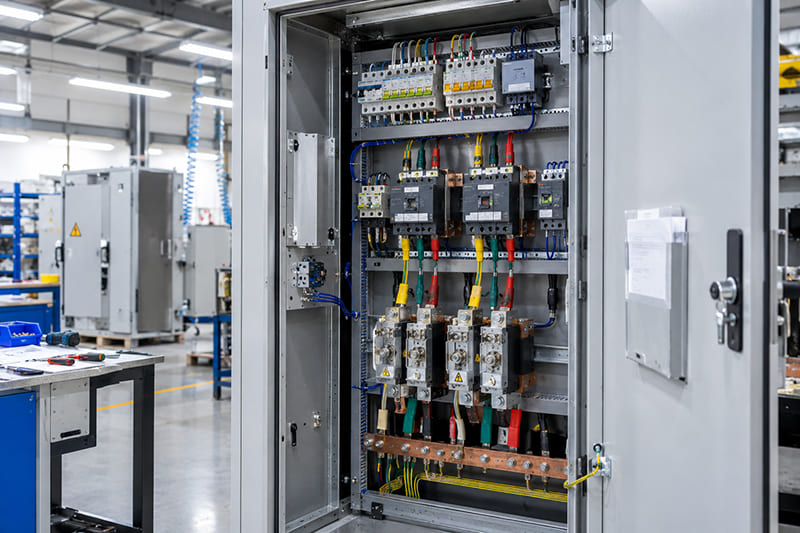

Компания «ЭнергоЦентр» проектирует и производит трансформаторные подстанции и щитовое оборудование в Челябинске с 2008 года. За это время выпущено больше 5 000 щитов, есть сертификаты соответствия и опыт работы по типовым и индивидуальным схемам.
Надежность закладывают на заводе. Ремонтопригодная компоновка, свободный доступ к аппаратам, доступность запасных частей — все это сокращает время на каждый визит бригады. Доставка идет в любую точку России точно в срок, оплата — наличными или по безналу.
