Конструкция ячеек КСО
Расшифровка КСО — камера сборная одностороннего обслуживания. Их используют в электросетях с изолированной или заземленной нейтралью. Выполняют функцию приема и последующего распределения энергии. Работает с трехфазным током с частотой 50 Гц и напряжением до 10 кВ.
Они входят в состав распределительных устройств с аналогичными показателями рабочего напряжения. Применяют при масштабировании, возведении или техническом переоснащении объектов гражданского или промышленного назначения:
- муниципальных и частных электроподстанций;
- производственных предприятий;
- транспортной наземной и подземной инфраструктуры;
- ряде понизительных подстанций;
- как УВН на комплектных ТП мощностью до 2500 кВА.
Корпус ячейки производят из двухмиллиметровой оцинкованной стали, части крепят на металлические заклепки. На наружной поверхности находятся средства управления, учета и измерения показателей. Для удобства наблюдения корпус оснащен смотровыми окнами.
 |
 |
Технические характеристики
Устройство эксплуатируют в температурном режиме от -45 до +40 °С в любой сезон и время суток. Устанавливают в местностях с высотой над уровнем моря до одного километра, влажностью около 75%. Тип атмосферы — промышленный, регламентирован ГОСТ 15150.
При работе КСО не создает вокруг себя взрывоопасной среды, агрессивных газов, способных разрушить металл или изоляционный материал. Подходит для использования в районах с высокой сейсмической активностью.
Доступно несколько вариантов исполнения. Их классифицируют по следующим признакам:
- уровню и виду изоляции;
- способу присоединения высоковольтных вводов;
- условиям обслуживания;
- по климатическим признакам требованиям эксплуатации.

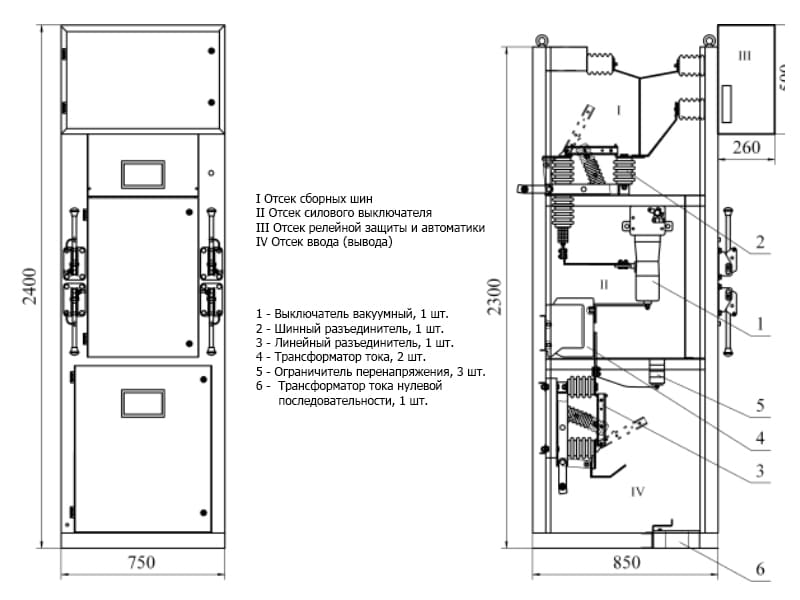

Внутреннее устройство
Ячейки между собой разделены перегородками на несколько отсеков для безопасности эксплуатации.
Для сборных шин. В нем находятся сборные шины РУ в горизонтальном положении, которые изготавливают из электротехнической меди. Обеспечена возможность расширения РУ. Выводы разъединителя и выключатель нагрузки одновременно выступают опорными изоляторами отрезков шин.
Аппаратный. Его оснащают выключателями, заземлителями, предохранителями, ограничителями и другой аппаратурой. Дополнительно используют мнемосхемы, которые отражают положение элементов с помощью индикаторов.
Релейной защиты. В нем находятся устройства контроля и автоматики, цепи, отвечающие за освещение и обогрев и сам блок защиты. Верхняя часть оснащена коробом для размещения жгутов соединений.
Конструкция КСО унифицирована, поэтому независимо от применяемой схемы электросоединений расположение основных узлов одинаковое.
