Зачем нужна компенсация реактивной мощности и как работает УКРМ

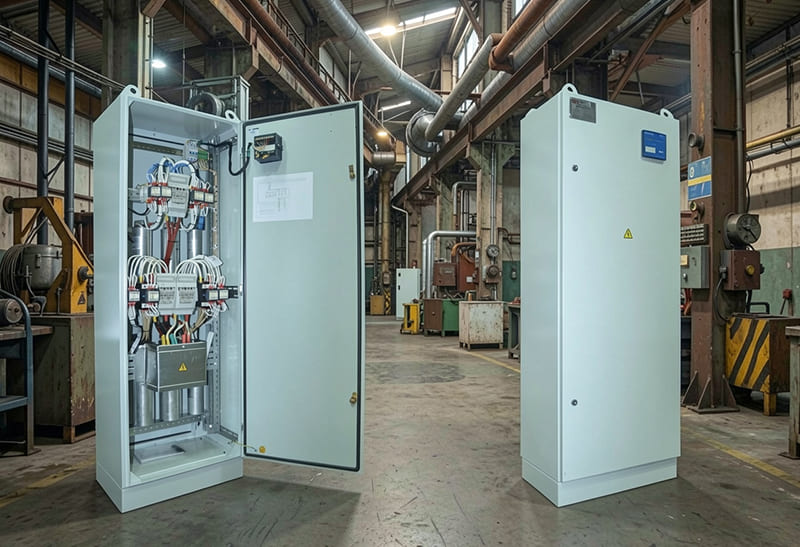

УКРМ расшифровывается как установка компенсации реактивной мощности. Это электрощитовой шкаф или группа шкафов, которые подключают к сети предприятия, строительного объекта, цеха, насосной станции, склада или производственной линии.
Задача УКРМ - убрать лишнюю реактивную нагрузку из сети. Такая нагрузка не выполняет полезную работу, но занимает мощность трансформатора, нагружает кабели, вызывает дополнительные потери и ухудшает режим работы оборудования.

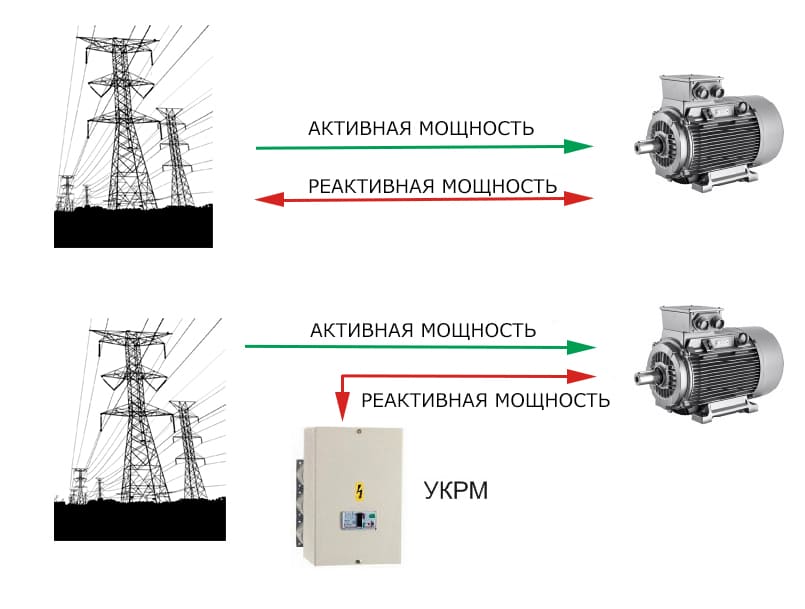

Простыми словами: электродвигатель, трансформатор, компрессор или насос потребляет не только полезную энергию. Часть энергии уходит на создание магнитных полей. Она постоянно «ходит» между источником и потребителем. Для оборудования это рабочий процесс, а для сети - лишняя нагрузка.
Зачем нужна компенсация реактивной мощности
В электрической сети есть активная, реактивная и полная мощность. Активная мощность вращает вал двигателя, нагревает ТЭН, питает станок. Реактивная мощность участвует в создании электромагнитного поля, но не превращается в полезную работу.
Когда реактивной мощности слишком много, растет ток в кабелях и обмотках трансформатора. Оборудование греется, потери увеличиваются, а полезный резерв сети снижается. На объекте это выглядит просто: трансформатор загружен, кабели работают на пределе, напряжение проседает, хотя фактическая полезная нагрузка не так велика.
Для оценки режима используют коэффициент мощности cos φ. Чем он ближе к 1, тем рациональнее сеть использует полную мощность. УКРМ помогает приблизить cos φ к заданному значению.
| Совет эксперта: не стоит воспринимать УКРМ как устройство для «экономии электроэнергии само по себе». Установка снижает лишние перетоки реактивной мощности. Экономический эффект зависит от нагрузки, режима работы оборудования, состояния сети и требований энергоснабжающей организации. |
Как работает УКРМ
Внутри установки находятся конденсаторные батареи, регулятор реактивной мощности, коммутационная аппаратура, защита, шины, кабельные соединения и элементы вентиляции. Регулятор измеряет параметры сети и включает нужное число ступеней компенсации.
Если нагрузка выросла, контроллер подключает дополнительные конденсаторные ступени. Если нагрузка снизилась, отключает лишние. Так установка поддерживает заданный коэффициент мощности и не допускает перекомпенсации.
| Узел УКРМ | За что отвечает |
|---|---|
| Конденсаторные батареи | Компенсируют реактивную мощность |
| Регулятор cos φ | Анализирует сеть и управляет ступенями |
| Контакторы или тиристоры | Подключают ступени к сети |
| Автоматические выключатели и предохранители | Защищают цепи от аварийных режимов |
| Дроссели | Снижают риск влияния гармоник |
Для объектов с плавной нагрузкой применяют контакторные установки. Для резкопеременной нагрузки, где оборудование часто включается и выключается, используют тиристорные решения. Если в сети работают частотные преобразователи, сварочные аппараты, выпрямители или другое нелинейное оборудование, при подборе проверяют уровень гармоник.
Какие проблемы решает УКРМ
Главная польза установки - разгрузка электрической сети. Это важно для строительных компаний, монтажных организаций и промышленных предприятий, где от качества электроснабжения зависит работа оборудования.
УКРМ решает несколько практических задач:
- снижает потери в кабельных линиях и распределительных сетях;
- уменьшает нагрев кабелей, шин и трансформаторов;
- повышает полезный резерв мощности трансформаторной подстанции;
- помогает поддерживать нормативный коэффициент мощности;
- уменьшает просадки напряжения на длинных линиях;
- снижает риск претензий по потреблению реактивной мощности.
Например, на объекте работают компрессоры, насосы и вентиляторы. Все эти потребители имеют электродвигатели. Без компенсации часть мощности сети занята реактивной составляющей. После установки УКРМ трансформатор и кабельные линии работают с меньшей лишней нагрузкой. Это не заменяет модернизацию сети, но часто позволяет использовать существующую инфраструктуру рациональнее.
| Для промышленных, строительных и энергетических объектов ООО ПКФ «ЭнергоЦентр» поставляет установки компенсации реактивной мощности. Компания работает на рынке с 2008 года, выпускает электрощитовое оборудование и помогает подобрать решение под параметры объекта. |
Где применяют установки компенсации реактивной мощности
УКРМ используют там, где есть индуктивная нагрузка. В эту группу входят электродвигатели, трансформаторы, насосы, компрессоры, вентиляторы, станки, подъемные механизмы, линии с приводами.
Такие установки востребованы в промышленном производстве, сельском хозяйстве, строительстве, энергетике, логистических комплексах и на объектах с собственной трансформаторной подстанцией.
| Объект | Почему требуется УКРМ |
|---|---|
| Производственный цех | Много двигателей и станков |
| Насосная станция | Постоянная индуктивная нагрузка |
| Компрессорная | Высокие пусковые и рабочие токи |
| Строительный объект | Временные сети работают с перегрузками |
| Складской комплекс | Вентиляция, приводы, подъемное оборудование |
| Заводская ТП | Нужно высвободить резерв трансформатора |
Для монтажной компании такая таблица полезна при разговоре с заказчиком. Она показывает, что УКРМ ставят не «для галочки», а под конкретные режимы сети.
Виды УКРМ
По принципу работы установки делят на нерегулируемые, автоматические контакторные, тиристорные и фильтрокомпенсирующие. В бытовом разговоре все эти решения часто называют одним словом - УКРМ, но для проекта разница важна.
Нерегулируемая установка подходит для стабильной нагрузки. Автоматическая контакторная УКРМ работает ступенями и подходит для большинства промышленных объектов с умеренным изменением нагрузки. Тиристорная установка быстрее реагирует на изменения, поэтому применяется при резких скачках. Фильтрокомпенсирующая установка нужна там, где есть гармонические искажения.
| Совет эксперта: частая ошибка - поставить обычную конденсаторную установку в сеть с большим количеством частотных преобразователей. В такой сети конденсаторы работают в тяжелом режиме. Перед выбором оборудования требуется проверить гармоники и решить, нужны ли дроссели. |
Что учесть перед подбором УКРМ
Подбор начинается не с цены шкафа, а с исходных данных. Нужны напряжение сети, активная мощность нагрузки, требуемый коэффициент мощности, график работы оборудования и характер нагрузки.
Также важно знать, есть ли на объекте частотные преобразователи, сварочные посты, выпрямители, печи, мощное светодиодное освещение. Эти потребители создают искажения, которые влияют на выбор конденсаторов, дросселей и схемы коммутации.
Для корректного запроса поставщику стоит подготовить:
- однолинейную схему электроснабжения;
- данные по трансформатору и вводному устройству;
- перечень крупных потребителей;
- замеры cos φ или данные учета;
- требования проекта или сетевой организации.
| ООО ПКФ «ЭнергоЦентр» производит и поставляет электротехническое оборудование для объектов по России и ближнему зарубежью. При заказе УКРМ важно передать специалистам не только требуемую мощность в кВАр, но и условия эксплуатации. Такой подход снижает риск ошибки: установка подходит к реальной нагрузке, а не только к строке в спецификации. |
Чем УКРМ отличается от обычного щита
Внешне установка похожа на электрический шкаф. Но по задаче это не распределительный щит, а устройство управления реактивной мощностью. Оно не просто передает электроэнергию, а анализирует состояние сети и подключает компенсационные ступени.

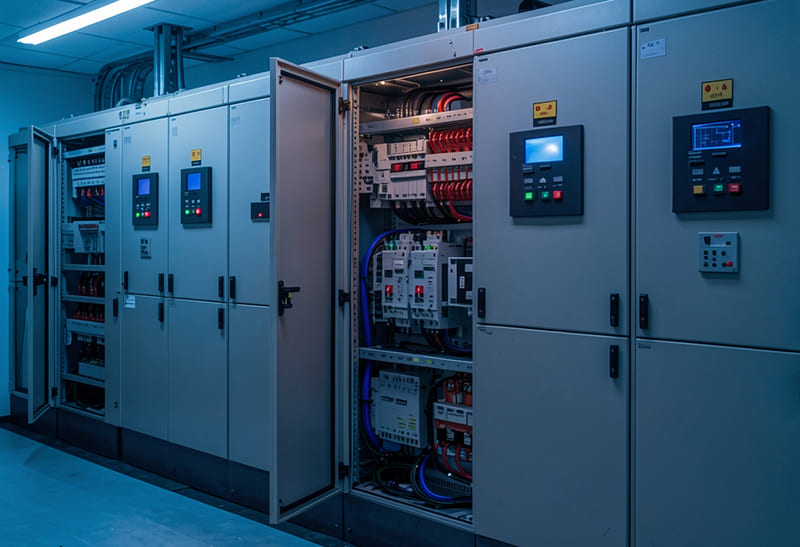

В составе ГРЩ, ВРУ или трансформаторной подстанции УКРМ работает как отдельный функциональный блок. Ее задача - поддерживать нормальный режим электроснабжения и снижать лишнюю нагрузку на элементы сети.
Итог
УКРМ - это установка компенсации реактивной мощности. Она нужна объектам, где электродвигатели, трансформаторы и другое оборудование создают значительную реактивную нагрузку.
Правильно подобранная установка снижает потери в сети, уменьшает нагрев кабелей, разгружает трансформатор, помогает поддерживать коэффициент мощности и улучшает режим работы электрооборудования. Но эффект зависит от расчета. Для объекта с частотниками, сваркой или резкопеременной нагрузкой требуется не стандартное решение, а подбор по параметрам сети.
