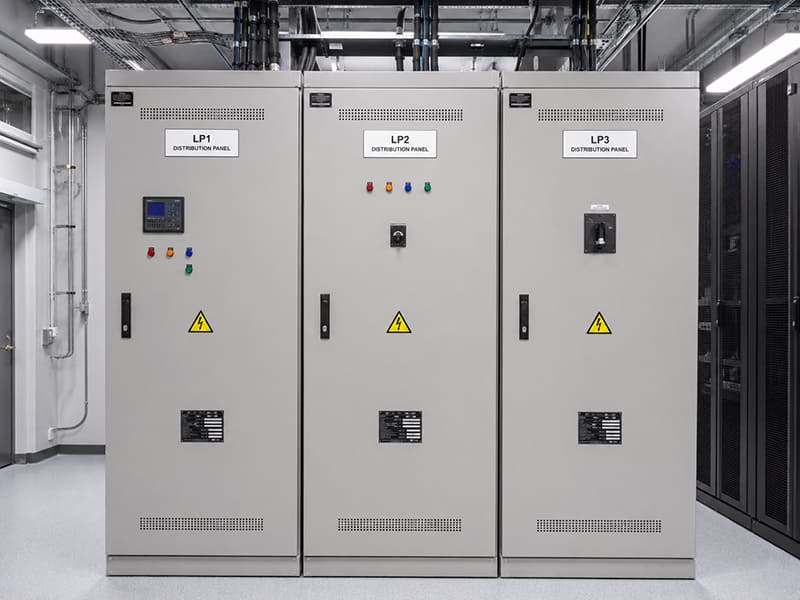

ЩО-70, ЩО-90, ЩРО: в чём разница и что выбрать
В спецификации от заказчика стоит ЩО-70. Поставщик предлагает ЩО-90. А в соседнем проекте фигурирует ЩРО. Это одно и то же или три разные вещи?
Путаница в маркировках стоит денег. Закажешь не ту серию — рискуешь несоответствием проекту при сдаче. Возьмёшь дороже, чем требует задача, — переплатишь на ровном месте.
За пять минут разложим три обозначения по полкам. Покажем реальную разницу и дадим критерий выбора.
Что такое ЩО-70: расшифровка и назначение
ЩО-70 расшифровывается просто. Это щит одностороннего обслуживания, типовая серия 1970 года. Цифра в названии — год разработки серии, а не модель.
Панель принимает электроэнергию и распределяет её по потребителям. Работает она в трёхфазных сетях переменного тока напряжением 380/220 В. Частота сети — 50 Гц, нейтраль глухозаземлённая.
Одностороннее обслуживание значит одно: доступ к аппаратам идёт с фасада. Монтажнику не нужен проход за щитом, что экономит место в электрощитовой.
Задача у панели двойная. Она подаёт ток на линии и защищает эти линии от перегрузки и короткого замыкания. Проще говоря, это узел, через который энергия заходит в здание и расходится по нагрузкам.
Устройство и принцип работы панели ЩО-70
Из чего состоит
Основа панели — сварной металлический каркас. На нём крепятся все аппараты и монтажные элементы. Каркас держит нагрузку и задаёт габариты изделия.
Внутри стоят аппараты защиты и коммутации. Это автоматические выключатели, рубильники, предохранители, измерительные приборы. Набор зависит от типа панели и схемы заказа.
Шины разводят ток между аппаратами. Через них энергия идёт от ввода к отходящим линиям. Клеммы и зажимы соединяют щит с внешними кабелями.

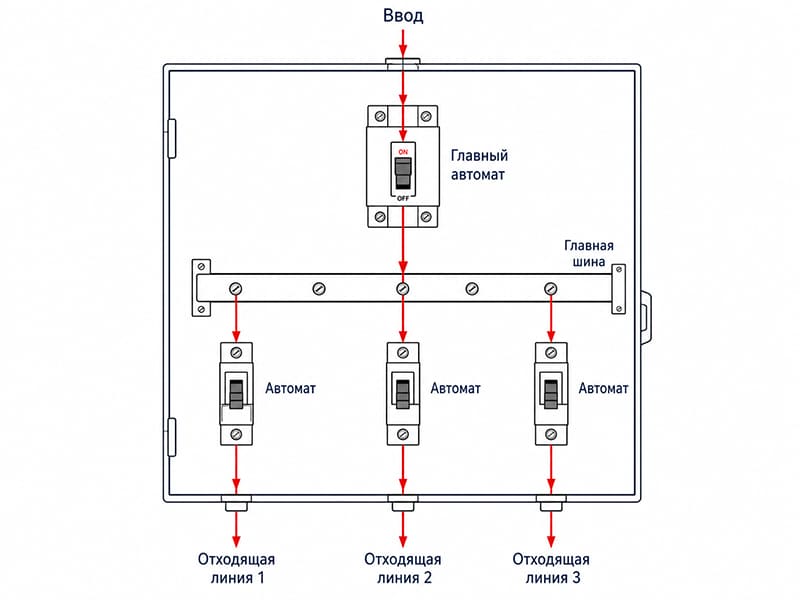

Как работает
Путь энергии простой. Ток заходит на вводной аппарат, проходит через шины и уходит на линейные автоматы. Каждый автомат питает свою группу потребителей.
Защита срабатывает на отклонениях. При перегрузке автомат отключает линию с задержкой, при коротком замыкании — мгновенно. Так щит спасает кабель и оборудование от повреждения.
| Смотрите не только на номинал вводного автомата, но и на отключающую способность. Если ток короткого замыкания в точке подключения выше этой величины, аппарат не разорвёт дугу — и защита не сработает как надо. |
Виды панелей ЩО-70
Серия делится на типы по функции. Одни принимают ввод, другие раздают линии, третьи совмещают обе задачи.
Таблица 1. Типы панелей ЩО-70
| Тип панели | Назначение | Где применяется |
|---|---|---|
| Вводная | Приём электроэнергии от питающего кабеля | Точка ввода в здание или цех |
| Линейная | Распределение по отходящим линиям | Раздача на группы потребителей |
| Вводно-линейная | Ввод и распределение в одном корпусе | Небольшие объекты с одним вводом |
| Секционная | Связь двух секций шин через рубильник | Схемы с двумя вводами и резервированием |
Вводная панель ЩО-70 берёт кабель от трансформатора или магистрали. Линейная раздаёт ток дальше по нагрузкам. Секционная соединяет две секции и держит резерв, когда один ввод отключён.
ЩО-90: чем отличается от ЩО-70
ЩО-90 — это модернизация серии, а не другой класс оборудования. Инженеры взяли базу ЩО-70 и обновили начинку под аппараты 1990-х.
Что поменяли на практике:
- элементную базу — современные автоматы и рубильники вместо снятых с производства;
- комплектование — под актуальные модели коммутационных аппаратов;
- компоновку и габариты панелей под новую начинку.
Назначение осталось прежним. Панель ЩО-90 так же принимает и распределяет энергию в сетях 380/220 В на частоте 50 Гц. Брать её стоит, когда проект допускает современную серию или нужны аппараты, которых в старом исполнении уже не найти.
ЩРО: что это и как соотносится с ЩО-70 и ЩО-90
ЩРО расшифровывается как щит распределительный одностороннего обслуживания. В электрике это скорее собирательное название, чем жёсткий индекс серии.
Разница в акценте. ЩО указывает на серию и год, а ЩРО описывает функцию — распределение. Часто под щитом ЩРО подразумевают ту же панель распределительных щитов ЩО-70 или ЩО-90, просто названную по назначению.
Все три обозначения относятся к одному классу — НКУ, низковольтным комплектным устройствам. Поэтому в переписке с заказчиком уточняйте не только буквы, но и схему. Так вы поймёте, какое устройство человек имеет в виду.
ЩО-70 vs ЩО-90 vs ЩРО: сравнение
Собрали ключевые параметры в одну таблицу. Она снимает большую часть вопросов о разнице.
Таблица 2. Сравнение ЩО-70, ЩО-90 и ЩРО
| Параметр | ЩО‑70 | ЩО‑90 | ЩРО |
|---|---|---|---|
| Назначение | Прием и распределение энергии | То же | То же |
| Серия / поколение | Типовая, 1970‑е | Модернизация, 1990‑е | Обобщённое название |
| Напряжение | 380/220 В | 380/220 В | 380/220 В |
| Частота | 50 Гц | 50 Гц | 50 Гц |
| Тип обслуживания | Одностороннее | Одностороннее | Одностороннее |
| Защита | КЗ и перегрузка | КЗ и перегрузка | КЗ и перегрузка |
| Элементная база | Проверенная, базовая | Современная | По исполнению |
| Типовое применение | Стандартные схемы | Актуальные аппараты | Распределение в целом |
Вывод из таблицы короткий. По физике и назначению панели совпадают. Различаются они поколением элементной базы и строгостью самого обозначения.
Что выбрать под вашу задачу
Начните с проекта. Если в спецификации прямо указана серия — заказывайте именно её. Это самый быстрый способ пройти сдачу без замечаний.
Дальше смотрите на доступность аппаратов. Иногда старую элементную базу уже не купить, и логично взять ЩО-90. Бюджет тоже влияет: базовое решение обычно дешевле современного.
| Если в проекте стоит ЩО-70, а вам предлагают ЩО-90, согласуйте замену с проектировщиком письменно. Панели близки по назначению, но при сдаче проверяющий сверяет документ, а не логику. Письмо снимает вопрос заранее. |
Где заказать распределительные щиты
Панели ЩО-70 и ЩО-90 выпускает ООО ПКФ «ЭнергоЦентр». Производство своё, находится в Челябинске, работает с 2008 года. За это время завод собрал больше 5000 щитов.
Что важно для заказа под проект:
- сертификаты соответствия на всю продукцию;
- сборка по типовым и индивидуальным схемам;
- оплата наличным и безналичным расчётом;
- доставка в любую точку России в оговорённый срок.
Часто задаваемые вопросы (Q&A)
Заключение
Итог укладывается в три строки. ЩО-70 — базовая проверенная серия. ЩО-90 — ее модернизация на современных аппаратах. ЩРО — обобщённое название распределительного щита, за которым часто стоят те же панели.
