ЩО-70: что это, расшифровка и назначение распределительных панелей

В спецификации на объект стоит «ЩО-70». А что комплектовать и чем один вариант отличается от другого — непонятно. Обозначение встречается почти в каждом проекте электроснабжения, но ошибка в подборе исполнения выливается в переделки и сорванные сроки поставки.

Разберемся за пять минут. Что скрывается за аббревиатурой, для чего нужна панель и как не промахнуться при заказе.

Что такое ЩО-70 и как расшифровывается аббревиатура

Начнем с расшифровки. «Щ» — это щит, «О» — одностороннего обслуживания, «70» — год разработки серии, 1970-й. Вот и вся расшифровка ЩО-70 в электрике, никакой магии.

По классу это НКУ — низковольтное комплектное устройство. Такие устройства собирают из готовых узлов на заводе и привозят на объект в сборе.

ЩО-70 — это панель для приёма и распределения электроэнергии. Она принимает питание от источника и разводит его по потребителям. Аппаратура внутри защищает линии от аварий.

Проще говоря: щит панель ЩО-70 стоит на входе в здание или цех и управляет потоком энергии дальше по объекту.

Назначение: какие задачи решает панель ЩО-70

Панель ЩО-70 работает в трёхфазных сетях переменного тока. Рабочие параметры — 380/220 В, частота 50 Гц, сеть с глухозаземленной нейтралью. Это стандарт для большинства промышленных и гражданских объектов России.

Первая задача — прием и распределение электроэнергии. Вторая — защита. Автоматы и предохранители внутри отключают линию при коротком замыкании или перегрузке, пока авария не пошла дальше.

Где применяют такие панели:

• заводы и производственные цеха;
• торговые и административные здания;
• жилые комплексы и общественные объекты.

Панель распределительная ЩО-70 подходит везде, где нужно принять мощность и грамотно раздать её по группам потребителей.

Устройство и состав панели ЩО-70

Внутри всё устроено логично. Основа — металлический каркас с фасадом. За фасадом стоят сборные шины, по которым идёт ток на отходящие линии.

Дальше — коммутационная и защитная аппаратура. Рубильники и разъединители включают и отключают нагрузку. Автоматические выключатели и предохранители держат оборону при перегрузке и коротком замыкании. При необходимости добавляют приборы учёта.

Состав меняют под проект. Панель распределительных щитов ЩО-70 собирают по типовой схеме или подгоняют начинку под конкретную нагрузку объекта.

Почему «одностороннее обслуживание»

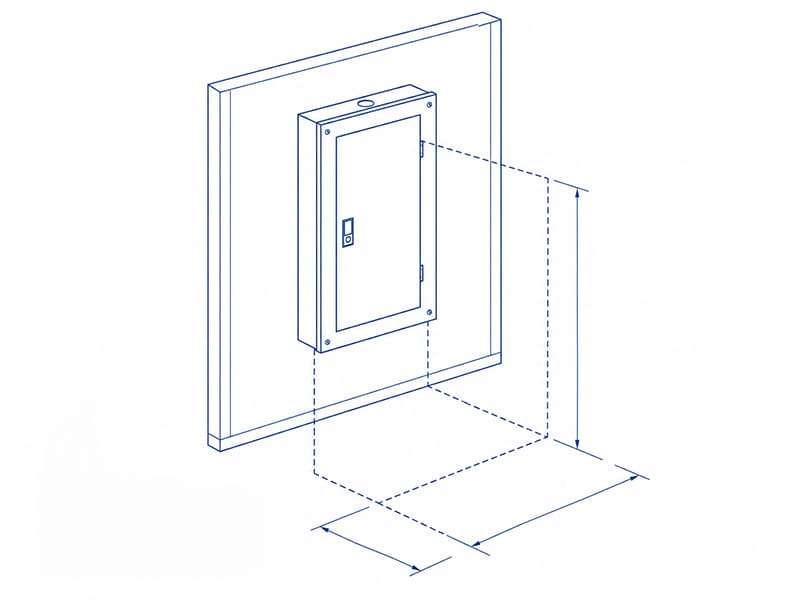

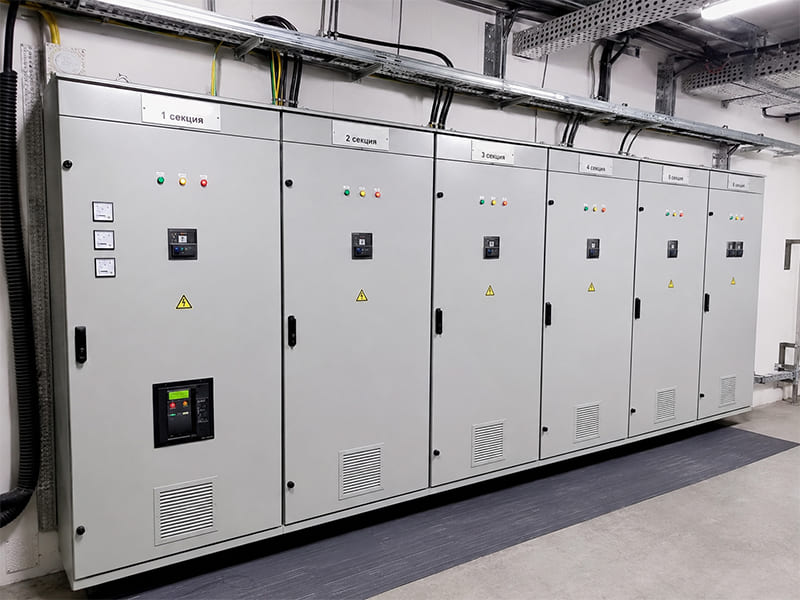

Название говорит о доступе к аппаратам. У панели один рабочий фасад — все автоматы и рубильники обслуживают спереди.

Что это даёт на монтаже? Панель ставят вплотную к стене. Проход с тыла не нужен, а значит, щитовая занимает меньше места. Для тесных электрощитовых это заметный плюс.

Виды и исполнения панелей ЩО-70

Серия делится на несколько исполнений. Каждое закрывает свою роль в схеме электроснабжения.

Вводная панель принимает питание от трансформатора или внешней сети. С неё энергия попадает на шины. Панели ЩО-70 вводные обычно ставят первыми в ряду.

Линейная панель раздает питание по отходящим линиям к потребителям. ЩО-70 секционная связывает две секции сборных шин между собой. Есть вводно-линейные исполнения, где приём и распределение совмещены в одном корпусе. Отдельно стоит панель с АВР — она автоматически переключает нагрузку на резервный ввод при пропадании основного.

Исполнение ЩО-70-1 — одно из типовых для вводных решений. Точный набор панелей в ряду определяет проектировщик по схеме объекта.

Технические характеристики

Ключевые параметры серии собраны в одном месте. По ним проверяют соответствие панели проекту:

• номинальное напряжение — 380/220 В;
• частота сети — 50 Гц;
• номинальный ток сборных шин — до 1600 А;
• ток отходящих линий — до 630 А;
• тип сети — трехфазная, с глухозаземленной нейтралью;
• степень защиты — IP20–IP54 в зависимости от исполнения;
• климатическое исполнение — УХЛ4 для отапливаемых помещений.

Почему это важно. Номинальный ток шин должен покрывать суммарную нагрузку объекта с запасом. Степень защиты подбирают под условия помещения — для пыльного цеха берут исполнение выше, чем для чистой электрощитовой.

Как выбрать и заказать ЩО-70 под свой объект

Панель заказывают двумя путями. Первый — по типовой схеме, когда нагрузка стандартная и укладывается в готовое исполнение. Второй — по индивидуальной схеме под конкретный проект.

На что смотреть при заказе:

• соответствие однолинейной схеме проекта;
• наличие сертификатов на продукцию;
• реальные сроки изготовления и доставки.

Сертификаты решают судьбу приемки. Без них панель просто не примут на объекте, и монтаж встанет.

Производителя выбирают по трем вещам: свои мощности, документы в порядке и предсказуемые сроки. Прямая покупка на заводе убирает наценку посредника и ускоряет согласование схемы.

ООО ПКФ «ЭнергоЦентр» собирает панели на собственном производстве в Челябинске с 2008 года. За это время выпущено более 5000 щитов, вся продукция идёт с сертификатами. Завод работает по типовым и индивидуальным схемам, принимает наличный и безналичный расчёт и доставляет в любую точку России в срок. Подобрать исполнение под свой проект можно на странице панели ЩО-70 от производителя.

Часто задаваемые вопросы (Q&A)

Коротко о главном

ЩО-70 — базовое решение для приёма и распределения электроэнергии на трёхфазных объектах. Расшифровка простая: щит одностороннего обслуживания, серия 1970 года.

Правильный подбор исполнения экономит время и деньги на монтаже. Проверьте схему, сертификаты и сроки — и заказывайте.

Нужна панель под конкретный проект? Рассчитайте и закажите ЩО-70 у производителя — под типовую или индивидуальную схему, с доставкой по России.
