Почему не срабатывает АВР: основные причины и неисправности
Пропало основное напряжение. Резерв не включился. Оборудование стоит, заказчик уже набирает номер. Знакомая картина для любого, кто обслуживает щиты автоматического ввода резерва.
Хорошая новость в том, что причина почти всегда прячется в одной из шести типовых точек. Разберем их по порядку — от самых частых до тех, что находят последними.
Как работает АВР: коротко о принципе
Устройство постоянно контролирует напряжение на основном вводе. Как только параметры выходят за границы уставки, запускается отсчет выдержки времени. Задержка нужна, чтобы отсечь короткие провалы сети.
Если напряжение не вернулось — система отключает нагрузку от основного источника и подает ее на резервный. После восстановления сети срабатывает логика возврата. Все просто, пока какое-то звено этой цепочки не дает сбой.
Почему АВР не переключается на резерв: основные причины
Неисправность датчиков и реле контроля напряжения
Реле контроля — глаза всей системы. Если оно вышло из строя, устройство просто не видит, что питание пропало. Команда на переключение не формируется.
Проверяют реле мультиметром: подают контрольное напряжение и смотрят на срабатывание контактов. Залипший или подгоревший контакт — частая находка.
Некорректные уставки напряжения и времени
Если основное напряжение пропало, а переключения на резерв не произошло, в первую очередь проверяют уставки реле контроля напряжения. Именно здесь скрывается большинство ложных отказов.
Слишком широкий порог — и АВР игнорирует реальную просадку. Слишком большая выдержка времени — и переключение не успевает произойти до того, как оператор решит, что щит сломан.
Проблемы с резервным источником
Резерв бесполезен, если генератор не запускается. Разряженный стартерный аккумулятор, пустой бак, отказ автозапуска — всё это блокирует переключение.
АВР честно отработал команду, но подавать нагрузку некуда. Проверяют запуск генератора отдельно, в ручном режиме.
Отказ коммутационных аппаратов
Контакторы и выключатели изнашиваются. Подгоревшие силовые контакты, заклинивший привод, обрыв катушки контактора — механика и электрика подводят чаще логики.
Ошибки в монтаже и схеме управления
Перепутанные фазы, слабая затяжка клемм, ошибка в цепи управления. Такие дефекты всплывают на новом щите или после переделки схемы.
| Симптом | Вероятная причина | Что проверить |
|---|---|---|
| Основное питание пропало, реле не реагирует | Отказ реле контроля | Контакты реле мультиметром |
| Переключение происходит с задержкой в несколько минут | Завышена уставка времени | Настройки выдержки времени |
| Команда на переключение есть, резервное питание не подаётся | Генератор не запустился | Автозапуск, АКБ, наличие топлива |
| Слышен щелчок, но нагрузка не подключается | Подгорели контакты аппарата | Силовые контакты контактора |
| Хаотичное поведение нового щита | Ошибка монтажа | Схему подключения и затяжку клемм |
| Реле определяет напряжение как нормальное при фактической просадке | Слишком широкий диапазон уставки напряжения | Пороги срабатывания |
| Привод не двигается | Заклинил выключатель | Механизм и привод выключателя |
Почему АВР самопроизвольно отключается
Обратная ситуация — переключение происходит там, где его быть не должно. Разберём, почему АВР отключился без видимой причины.
Кратковременные просадки сети вызывают ложные срабатывания. Реле фиксирует падение напряжения на доли секунды и уводит нагрузку на резерв. Лечится корректной выдержкой времени.
Некорректная логика возврата — вторая причина, по которой отключается АВР. Устройство мечется между вводами, если пороги возврата настроены слишком близко к порогам отключения. Получается «качели».
Перегрузка по нагрузке тоже сбрасывает питание. Расцепитель выключателя реагирует на превышение тока и рвёт цепь. Помехи и дребезг контактов добавляют хаоса в цепи управления.
Диагностика: пошаговый порядок проверки
Идут от простого к сложному. Так меньше шансов разобрать пол-щита впустую.
- Замерить напряжение на обоих вводах мультиметром.
- Проверить уставки — пороги напряжения и выдержку времени.
- Запустить резервный источник вручную.
- Осмотреть силовые контакты и приводы аппаратов.
- Прозвонить цепи управления и затяжку клемм.
| Совет эксперта: до 70% отказов АВР связаны не с логикой автоматики, а с качеством сборки щита и правильностью схемы. Прежде чем менять дорогое реле, проверьте банальную затяжку клемм и состояние контактов. Часто причина именно там. |

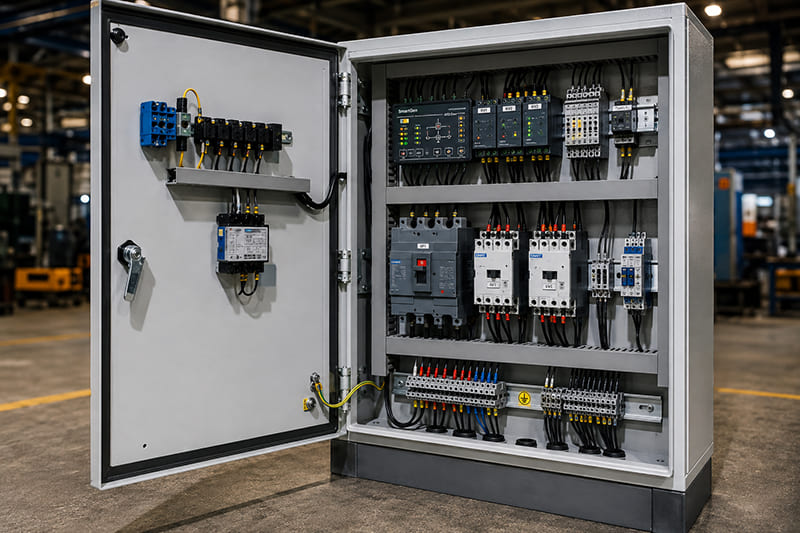

Роль качества щита АВР в надежности переключения

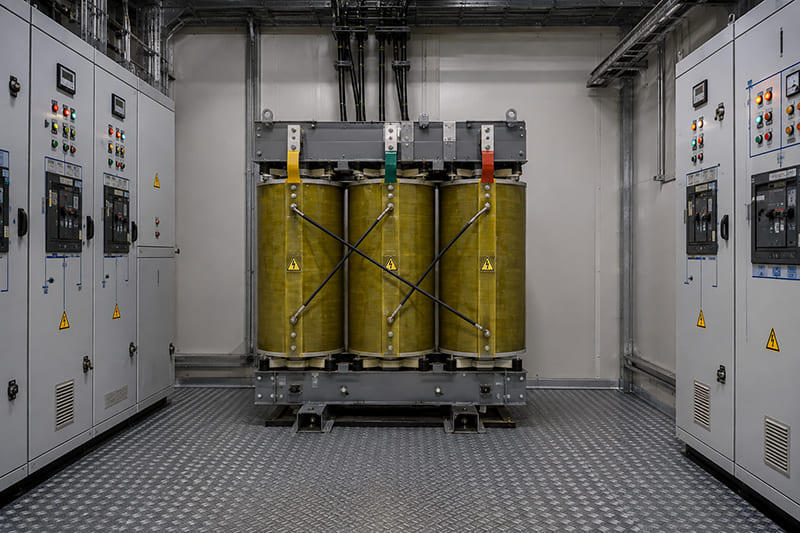

Надежность переключения закладывается на этапе сборки. Дешевые контакторы залипают, кустарная схема выдает ложные срабатывания, а отсутствие сертификатов означает, что щит никто толком не проверял под нагрузкой.
Разница между хорошим и плохим щитом видна не сразу. Она проявляется через год-два эксплуатации, когда контакты начинают подгорать, а уставки плывут.
ООО ПКФ «ЭнергоЦентр» выпускает щиты АВР с 2008 года. За это время с производства вышло более 5000 щитов. Компания собирает оборудование по типовым и индивидуальным схемам, подтверждает продукцию сертификатами соответствия и доставляет по всей России.
Как снизить риск отказа АВР
Профилактика дешевле аварии. Регламентное ТО решает большую часть проблем до того, как они станут критичными.
Раз в квартал проверяют запуск генератора под нагрузкой. Реже — но обязательно — делают ревизию контактов и подтягивают клеммы. Уставки пересматривают, если менялся состав нагрузки на объекте.
Отдельно стоит следить за состоянием аккумулятора автозапуска. Севшая батарея — одна из самых обидных причин, по которой резерв не включается в нужный момент.
Часто задаваемые вопросы (Q&A)
Заключение
Отказ АВР почти всегда сводится к типовым причинам: реле контроля, уставки, резервный источник, коммутационные аппараты и монтаж. Диагностика по схеме «симптом → причина → проверка» экономит часы работы на объекте.
Если нужен щит АВР под конкретную задачу или помощь с подбором оборудования — специалисты ООО ПКФ «ЭнергоЦентр» подскажут решение по вашей схеме и нагрузке.
