Для защиты электрических систем от перегрузок, аварийных отключений, предотвращения коротких замыканий, учёта электроэнергии монтируют водно-распределительные устройства вместе с вводными или вместо них. Для ввода электропитания в здание, в том числе в коттеджи, дачи необходимо установить вру жилого дома, что это, для чего нужно разберёмся в этой статье.

Особенности установки

Для подключения вру для частного дома необходимо подать заявку в электросетевую службу с запрашиваемым комплектом документов. Монтаж можно доверить только аттестованным специалистам, электромонтажным организациям, которые занимаются:

• составлением схемы вру;
• подбором комплектующих;
• сборкой;
• пуском, наладкой;
• подключением;
• предоставлением технической документации.

Установка вру жилого дома, дачи должна соответствовать требованиям правил устройства электроустановок. При этом необходимо учитывать специфику:

• при наличии двух вводов в большой дом на каждом размещают ВРУ;
• для прочих подсобных строений на придомовой территории предусмотрено для каждого подключение дополнительного РУ;
• металлический шкаф с приборами и аппаратами размещают на улице на стене дома, столбе линии электропередач, на специально приспособленной для этого конструкции на расстоянии более метра от трубопроводных линий;
• электропитание от шкафа в здание подводится при помощи проводов СИП-4 воздушным путём или при помощи подземных бронированных кабелей.

Электрическая схема щита

Сборка вру дома проводится по схеме, составленной на основе электрики постройки. При составлении схемы учитывают мощности: общую и для каждой отходящей электрогруппы с учётом их количества. Важный показатель, какой ввод, однофазный или трёхфазный. Система защиты включает:

• аппараты, установленные на линиях подвода питания и на отводах;
• защитное отключение с заземлением металлического корпуса;
• заземляющее приспособление с сопротивлением до 30 Ом с вероятностью его увеличения в зависимости от этого показателя для грунта;
• пломбировку.

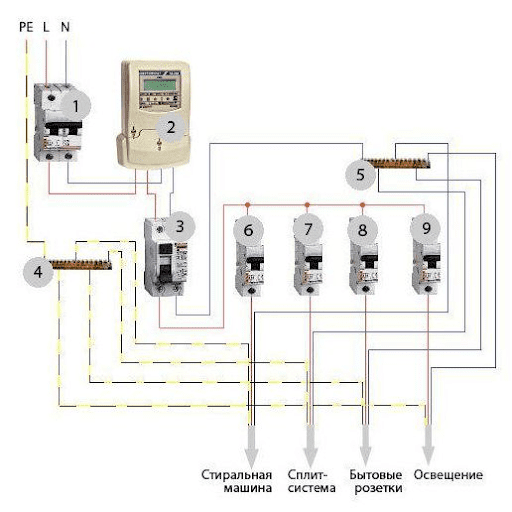

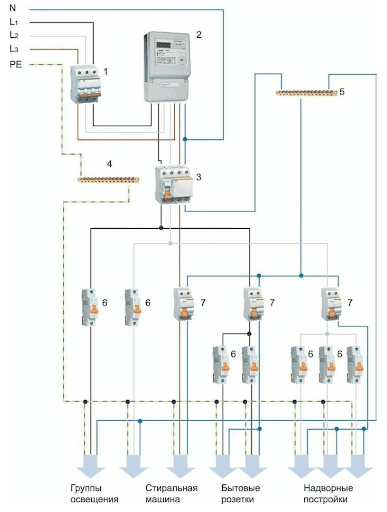

Ниже представлены типовые схемы вру с однофазным (рисунок 1) и трёхфазным (рисунок 2) вводом.

1. вводный двухполюсный автомат
2. однофазный электросчетчик
3. УЗО
4. шина защитного заземления
5. нулевая рабочая шина
6-9. автомат

1. вводный автомат
2. трехфазный электрический счетчик
3. дифавтомат
4. шина защитного заземления
5. нулевая рабочая шина
6. автоматы
7. однополюсные автоматы

Комплектация вводно-распределительных устройств для частного дома

Рассмотрим типовой комплект, хотя комплектация вру для каждого дома строго индивидуальна.

Шины заземления

ГЗШ предназначена для подключения проводников, для заземления и уравнивания потенциалов, устанавливают её на вводы электрического питания. Для частного сектора подходит система с глухозаземлённой нейтралью типа TN-C-S, где у потребителя функционально совмещённый проводник разделяется на два: защитный (PE) и рабочий (N). К медным шинам отходящие проводники присоединяют при помощи крепёжных элементов: болтов, шайб, гаек. Независимое присоединение кабелей допускает при необходимости их отключение и проведение замеров.

При этом обеспечивается высокий уровень электробезопасности.

Вводный автомат

Назначение устройства:

• защита проводки от перегрузок, короткого замыкания;
• обесточивание дома с целью проведения ремонтных и профилактических работ;
• подключение электропитания здания от внешней сети или другого источника энергии.

Номинал автомата рассчитывают исходя из мощности всех потребителей электроэнергии. Например, при суммарном показателе 25 кВт ставят автомат на 63А.

УЗИП

Устройство защиты от импульсных перенапряжений необходимо для снижения скачков напряжения, которые могут возникать при грозовых разрядах, при подключениях к общей сети мощных приборов до допустимых показателей. УЗИП монтируют после вводного автомата. При этом лучше между ними размещать не автоматические выключатели, а плавкие предохранители, так как они:

• быстрее срабатывают, устойчивы к импульсному току;
• обладают более простой конструкцией и меньшим индуктивным сопротивлением;
• не вызывают подгорания контактов;
• не повышают остаточное напряжение в местах подключений.

Автоматы для электрогрупп дома

Блоки автоматов защиты нужны для групповой разбивки электроэнергии для электроснабжения отдельных помещений. В зависимости от коэффициента спроса для однофазной/трёхфазной нагрузки рассчитывают необходимое количество автоматов, обеспечивающих максимальное нагружение электросетей. Основная их задача — равномерное распределение нагрузок между фазами.

Узел учета

Подключение электросчётчика осуществляют прямым включением (до 100А) или путём подсоединения к трансформаторам в зависимости от величины номинала тока. Показания снимают через специальное окошко. Приборы учёта опломбируются, доступ к ним ограничен. Электросетевая компания установит разрешённую к эксплуатации модель счётчика, например, допускающую в автоматическом режиме передачу показаний в центр обработки.

Устройство ввода резерва

Для подключения резервных агрегатов после электросчётчика ставят специальное устройство, позволяющее переключать подачу электропитания с внешних электросетей на генератор и обратно. Одновременное подключение обоих источников благодаря устройству ввода резерва не допускается.

Подведем итоги

ВРУ заводского производства имеет маркировку, отвечающую требованиям Государственного стандарта. Последовательная расшифровка обозначения:

• номер разработки;
• вид панели;
• наличие аппаратов на вводе;
• дополнительное оборудование;
• защитные приспособления на отходящих линиях;
• климатическое исполнение.

На стенку шкафа устанавливается паспортная табличка с обозначением изделия ВРУ. Монтаж проводится специализированными организациями согласно ПУЭ. После его завершения на электрощит приклеивают ярлыки со знаками безопасности, наличие заземления, нумерацию приборов ввода. Если ВРУ установлено на объекте в качестве главного электрощита, то на оборудование наносят маркировку ГРЩ.
