Монтаж ВРУ: руководство
Неправильно смонтированный ВРУ — это не замечание в акте. Это аварийный останов объекта, перегрев контактов, пожар и личная ответственность. Статья для тех, кто уже понимает, что делает, и хочет сверить порядок действий — от разметки до подачи напряжения.
Что такое ВРУ и какие задачи он решает

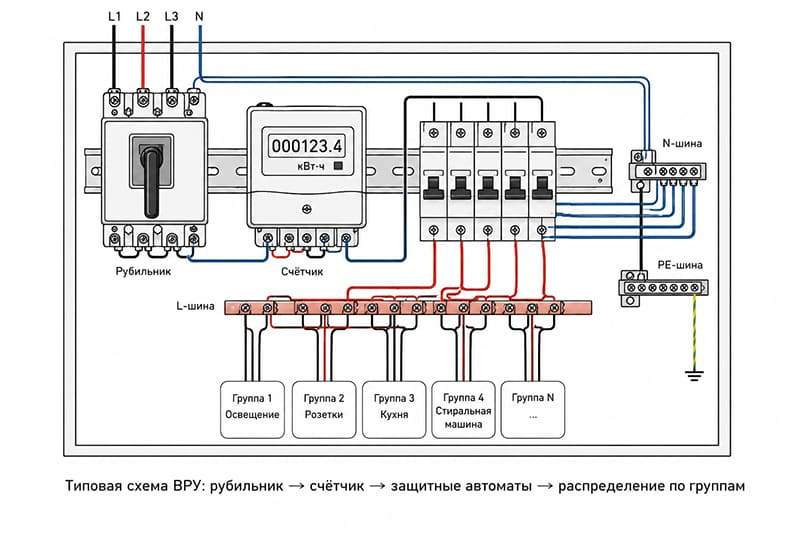

ВРУ — вводно-распределительное устройство. Это главный электрощит здания: принимает питание от внешней сети, учитывает потребление, защищает линии и распределяет энергию по группам.
От обычного щита ВРУ отличается масштабом и функциями. Обычный щит — это автоматы и УЗО для квартиры или офиса. ВРУ — это уже вводной рубильник, счетчик, защита от перегрузок и КЗ, шины, реле контроля напряжения. ГРЩ (главный распределительный щит) — старший брат ВРУ, используется на крупных промышленных объектах.
Вводно-распределительные устройства ставят в жилых домах, административных корпусах, производственных цехах, торговых центрах и на наружных объектах.
Виды ВРУ: как выбрать до начала работ
Перед монтажом определяются с конструктивом. Навесной шкаф крепят на стену — подходит для помещений с ограниченной площадью. Напольный шкаф устанавливают на основание или фундамент — для объемных схем с большим числом групп.
По месту установки шкафы делят на внутренние и наружного исполнения. Разница — в степени защиты корпуса (IP) и климатическом классе. Наружное исполнение выдерживает дождь, пыль, перепады температур.
| Совет эксперта: Для объектов с улицы берите исполнение не ниже IP54. Для Челябинска и Урала с их перепадами от −40°C зимой до +35°C летом — уточняйте климатический класс у производителя отдельно. Корпус IP54 без нужного климатического класса даст конденсат внутри шкафа и отказ оборудования. |
Типовые схемы закрывают большинство стандартных объектов. Индивидуальная схема нужна, когда объект нестандартный: специфическая нагрузка, требования заказчика, нестандартное питание.
Подготовка к монтажу ВРУ
Работа начинается не с перфоратора, а с проекта. Изучите схему: состав оборудования, номиналы автоматов, сечения кабелей, схему заземления. Без утвержденного проекта монтаж нарушает ПУЭ — и создаёт проблемы при сдаче объекта.
Проверьте комплектацию шкафа по спецификации. В комплекте должны быть: рубильник, автоматические выключатели, УЗО, реле, счетчик, шины (нулевая и заземляющая), клеммы, наконечники, ДИН-рейки. Недостача одной позиции — простой на объекте.
Подготовьте инструмент: перфоратор, уровень, пресс-клещи для опрессовки наконечников, отвертки, мультиметр, стриппер. Разделайте кабели заранее — на объекте это лишнее время.
По нормативам проверьте: ГОСТ Р 51732, ПУЭ гл. 1.7 (заземление), ПУЭ гл. 3.1 (электроустановки до 1 кВ). Если проект прошел экспертизу — убедитесь, что шкаф соответствует схеме в проекте.
Пошаговый монтаж ВРУ
Шаг 1. Разметка места установки
Выберите место по проекту. Шкаф должен стоять так, чтобы к нему был свободный доступ — минимум 1 м перед дверцей. Разметьте горизонталь по уровню. Отступы от стен и перекрытий — по проекту и ПУЭ.
Высота установки навесного шкафа с аппаратами управления (автоматическими выключателями и т. д.) рекомендуется в диапазоне от 1,4 до 1,7 м от уровня пола.
Шаг 2. Крепление шкафа
Напольный шкаф крепят анкерными болтами к бетонному основанию. Основание должно выдерживать вес шкафа с оборудованием — учитывайте это при монтаже на перекрытиях.
Навесной шкаф крепят на дюбели. Минимум четыре точки крепления. Проверьте вертикаль и горизонталь после затяжки — перекос создает нагрузку на петли и мешает нормальному открыванию дверцы.

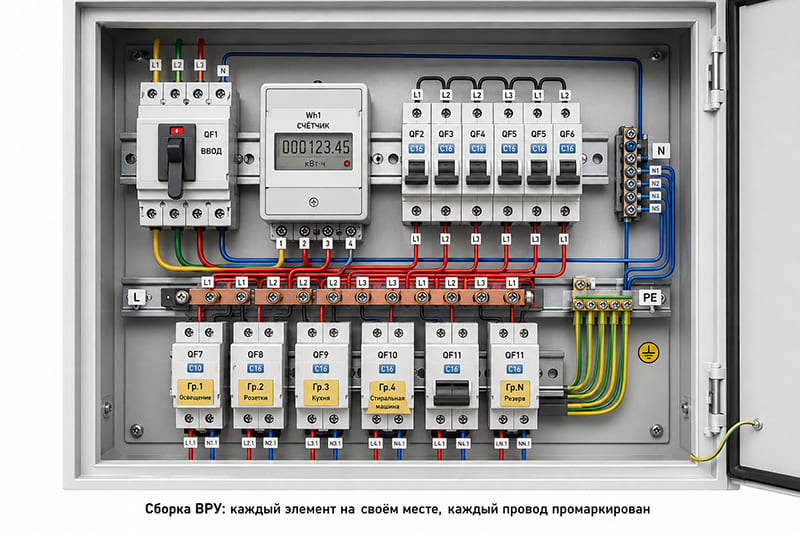

Шаг 3. Сборка внутри шкафа
Установите ДИН-рейки по схеме. Закрепите на них автоматы, УЗО, реле в порядке, указанном в проекте. Шины нулевого проводника и заземления установите на изоляторах — нулевая шина не должна иметь прямого контакта с корпусом (если схема не предусматривает совмещение).
Промаркируйте каждый элемент до подключения кабелей. Маркировка — не формальность. При эксплуатации и ремонте немаркированный щит — потеря времени и источник ошибок.
Шаг 4. Разделка и подключение кабелей
Подключите фазные проводники к вводному рубильнику, затем к автоматам по схеме. Нулевой проводник — на нулевую шину. Защитный проводник (PE) — на шину заземления. Уравнивание потенциалов выполните по схеме проекта: соедините металлические части шкафа и конструктив здания.
Перед подключением проверьте затяжку всех клемм. Слабый контакт при рабочем токе даёт нагрев. Нагрев дает пожар.
Шаг 5. Наладка и тестирование
Перед подачей напряжения ещё раз проверьте: все клеммы затянуты, маркировка на месте, схема соответствует проекту. Подайте напряжение на вводной рубильник — без нагрузки.
Проверьте каждый автомат: включите, подключите нагрузку, убедитесь в корректной работе.
Особенности монтажа ВРУ наружного исполнения
Наружный шкаф ставят на бетонный фундамент или металлическую опору. Основание должно исключать затопление — шкаф не должен стоять в зоне скопления воды.
Вводы кабелей герметизируют специальными уплотнителями. Негерметичный ввод — это влага внутри шкафа и отказ оборудования через один-два сезона. Молниезащита и заземление — обязательны, выполняются по отдельному проекту.
Для объектов с риском вандализма выбирайте антивандальное исполнение: усиленный корпус, замки под ключ, скрытые петли.
Степени защиты IP для наружных шкафов
| Степень защиты | Защита от пыли | Защита от воды | Где применяется |
|---|---|---|---|
| IP44 | Частичная | Брызги с любой стороны | Навесы, козырьки, закрытые территории |
| IP54 | Полная | Брызги с любой стороны | Открытые площадки, улица |
| IP65 | Полная | Струя воды | Промышленные объекты, агрессивная среда |
Типичные ошибки при монтаже ВРУ
- Плохая опрессовка наконечников. Наконечник не обжат — контакт греется, изоляция плавится, КЗ.
- Несоответствие сечения кабеля номиналу автомата. Автомат на 63 А, кабель на 25 А — защита не сработает вовремя.
- Отсутствие маркировки. При обслуживании или аварии немаркированный щит — потеря времени и риск ошибки под напряжением.
- Нарушение расстояний по ПУЭ. Недостаточный отступ от стен и перекрытий — замечание от инспектора и переделка.
- Неправильная разделка кабеля. Повреждённая изоляция жилы при разделке — скрытый дефект, который проявится под нагрузкой.
