Монтаж НКУ (низковольтных комплектных устройств): пошаговая инструкция от разметки до пусконаладки
Качество монтажа низковольтных комплектных устройств (НКУ) определяет не только срок службы оборудования, но и безопасность всего объекта. Ошибки на этом этапе приводят к замечаниям при приемке, простоям и дополнительным затратам. Разберем порядок работ — от подготовки площадки до пусконаладки — с опорой на требования ПУЭ и практический опыт.

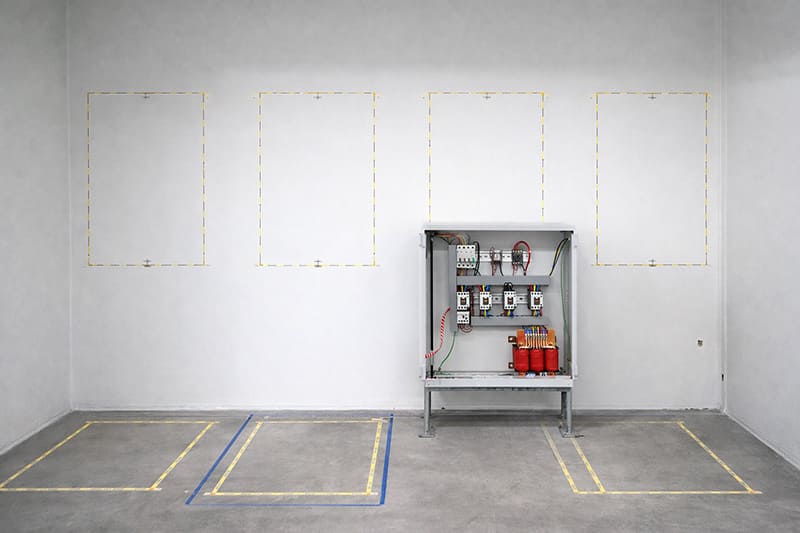

Подготовка: что проверить до начала работ
Монтаж НКУ начинается не с отвертки, а с документации. На этом этапе важно:
- Сверить проектную схему с фактической комплектацией. Убедиться, что все аппараты, шины, кабельные вводы соответствуют спецификации. Отклонения, даже незначительные, позже обернутся пересогласованием.
- Проверить помещение. Температура, влажность, освещенность, наличие свободных проходов (по ПУЭ, ширина проходов перед щитами должна быть не менее 1,0 м при одностороннем расположении и 1,2 м при двухстороннем). Если площадка не готова, монтировать оборудование преждевременно.
| Совет эксперта: «Частая ошибка — монтировать НКУ до завершения отделочных работ. Строительная пыль и влага оседают на аппаратах, ухудшают изоляцию и заклинивают подвижные части. Сначала чистовые работы, потом монтаж оборудования». |
Установка и крепление: соблюдаем геометрию и высоту
Правила установки устройств НКУ на объекте регламентируют не только надежность крепления, но и удобство обслуживания.
- Способ монтажа зависит от исполнения: навесные шкафы фиксируют на анкерных болтах или через монтажные профили, напольные — на приварных рамных конструкциях. Основное требование — исключить перекосы, иначе дверцы не будут плотно закрываться, а внутри возникнут напряжения, опасные для шинных соединений.
- Высота установки НКУ. Для навесных щитов центр аппаратов управления располагают на высоте 0,8–1,6 м от уровня пола (удобство доступа). Для напольных шкафов высота определяется проектом, но нижняя кромка вводных устройств не должна быть ниже 0,3 м от пола, чтобы избежать затопления при аварийных протечках.
| Тип НКУ | Способ крепления | Рекомендуемая высота установки |
|---|---|---|
| Навесные щиты (до 50 кг) | Анкеры, дюбели | Центр аппаратов — 0,8–1,6 м |
| Напольные шкафы | Анкерные болты, сварка | Нижняя кромка ≥ 0,3 м от пола |
| Блочные КТП | Фундаментные болты | По проекту, с учетом дренажа |

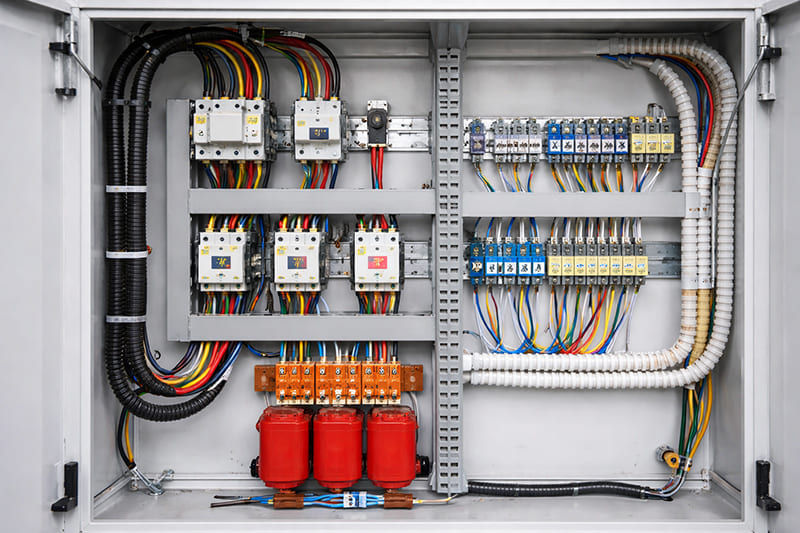

Электромонтаж: сборка и прокладка кабелей
На этом этапе реализуется электрическая схема. Ключевые принципы:
- Разделение цепей. Силовые кабели и слаботочные линии (датчики, сети связи) прокладывают в разных кабельных каналах или на расстоянии не менее 200 мм, чтобы избежать наводок и помех.
- Запас кабеля. Каждую жилу оставляют с запасом, достаточным для повторного подключения (обычно 10–15% длины или 0,5–1,0 м). Это позволяет без наращивания перезаделать контакт в случае повреждения.
- Маркировка. Каждый провод, каждый аппарат получают уникальную бирку. Без маркировки пусконаладка превращается в угадывание, а обслуживание — в поиск иголки в стоге.
Сборка и монтаж НКУ требуют строгой последовательности: сначала устанавливают силовые аппараты (вводные автоматы, контакторы), затем модульную автоматику (УЗО, реле) и в последнюю очередь — слаботочные модули.
Заземление: на что обратить внимание
Заземление НКУ выполняют по системе TN-S или TN-C-S, требуемой для современных зданий. Обязательные элементы:
- Главная заземляющая шина (ГЗШ) внутри вводного щита.
- Заземление корпуса и дверей. Даже если шкаф смонтирован на заземленной конструкции, нужен отдельный гибкий проводник на каждую металлическую дверь.
- Сечение проводников. Защитный проводник (PE) не может быть меньше, чем фаза, а для вводных устройств — не менее 10 мм² по меди (или 16 мм² по алюминию).
| Совет эксперта: «При реконструкции часто пытаются использовать существующий PEN-проводник в системе TN-C. Это грубое нарушение. Разделение на PE и N должно выполняться только на вводе, с обязательным повторным заземлением. Если не сделать это, в аварийном режиме на корпусах появится опасный потенциал». |
Пусконаладочные работы (ПНР)
Перед подачей напряжения проводят:
- Визуальный осмотр — проверяют затяжку винтов, наличие заглушек на кабельных вводах, отсутствие посторонних предметов внутри шкафа.
- Прозвонку цепей — тестером убеждаются в целостности силовых и управляющих цепей, отсутствии коротких замыканий.
- Измерение сопротивления изоляции мегаомметром (для кабелей 0,4 кВ — не менее 0,5 МОм).
- Подачу напряжения под нагрузкой — включают вводной автомат, проверяют чередование фаз, работу автоматики (АВР, частотных преобразователей), нагрев контактов (тепловизором).
Особенность работ на этом этапе — обязательное документирование. Результаты измерений заносят в протоколы, которые затем передают заказчику и эксплуатирующей организации.
| Компания ПКФ «ЭнергоЦентр» с 2008 года выполняет комплексные поставки НКУ и комплектующих. Мы не просто продаем оборудование — помогаем подобрать оптимальную конфигурацию под ваши условия эксплуатации, соблюдая все требования ПУЭ и технического задания. |
Часто задаваемые вопросы (Q&A)
Заключение
Монтаж НКУ — это не только сборка, но и точное следование нормам на каждой стадии: от разметки до пусконаладки. Соблюдение правил установки устройств НКУ на объекте, правильный выбор высоты установки НКУ, грамотная сборка и заземление — всё это гарантирует безопасную работу оборудования и отсутствие претензий при приемке.
