Масляный или сухой трансформатор: какой выбрать и что надежнее
При проектировании подстанции, цеха или здания часто возникает вопрос: какой трансформатор выбрать — сухой или масляный. От правильного решения зависят стоимость оборудования, требования к месту установки, пожарная безопасность и дальнейшая эксплуатация.
Ниже рассмотрены основные отличия двух типов трансформаторов, их преимущества и ограничения, а также критерии выбора в зависимости от условий эксплуатации.

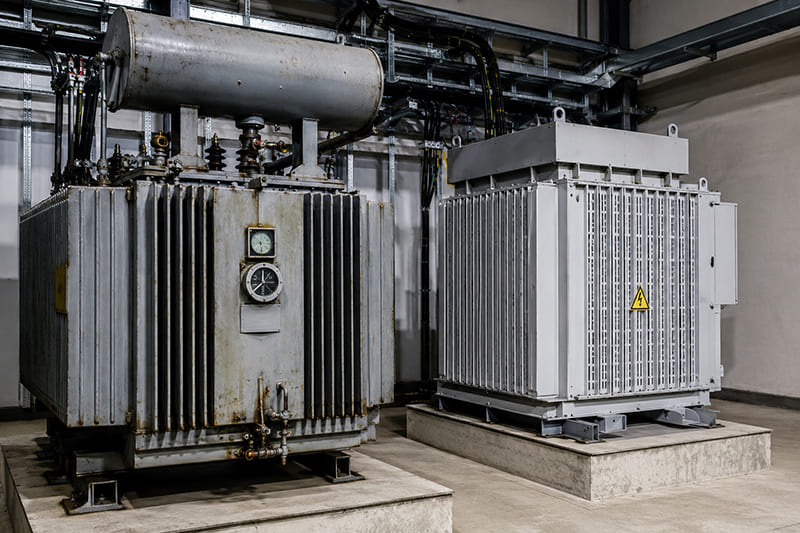

Чем отличаются масляный и сухой трансформатор
Основное отличие заключается в способе охлаждения и типе изоляции.
В масляном трансформаторе обмотки погружены в трансформаторное масло. Оно выполняет сразу две функции: отводит тепло от нагревающихся при работе обмоток и обеспечивает электрическую изоляцию между токоведущими частями.
В сухом трансформаторе масло отсутствует. Охлаждение осуществляется воздухом, а для изоляции обмоток применяется твердый изоляционный материал, в том числе эпоксидная смола.
Как работает охлаждение
При работе трансформатора обмотки нагреваются. В масляном исполнении тепло передается трансформаторному маслу, а затем через стенки бака отводится в окружающую среду. Воздушное охлаждение сухого трансформатора происходит непосредственно за счет движения воздуха.
Различия в охлаждении влияют на область применения, допустимую мощность и конструктивные особенности оборудования.
Масляный трансформатор: устройство, преимущества и ограничения
Масляные трансформаторы широко применяются в составе подстанций и энергетических установок. Использование масла позволяет эффективно отводить тепло и обеспечивает возможность создания оборудования для широкого диапазона мощностей и классов напряжения.
Преимущества масляных трансформаторов
- Эффективный отвод тепла. Масло отводит тепло от обмоток эффективнее воздуха, что позволяет эффективно работать при значительных нагрузках.
- Широкий диапазон мощностей и напряжений. Масляные трансформаторы применяются как на относительно небольших объектах, так и на крупных подстанциях.
- Стоимость. При одинаковой мощности масляное исполнение, как правило, обходится дешевле сухого.
- Длительный срок службы. При соблюдении требований эксплуатации ресурс трансформатора может составлять 25–30 лет и более.
Ограничения масляных трансформаторов
Основное ограничение связано с наличием трансформаторного масла. Оно относится к горючим жидкостям, поэтому при установке оборудования необходимо учитывать требования пожарной безопасности.
В зависимости от проекта могут потребоваться отдельная камера, маслоприемник, соответствующая вентиляция и другие защитные мероприятия. Поэтому масляные трансформаторы часто устанавливают на открытом воздухе или в специально предназначенных помещениях подстанций.
Также необходимо контролировать состояние трансформаторного масла. Периодически проверяются его электрические и эксплуатационные характеристики, а при необходимости выполняется обслуживание или замена.
Сухой трансформатор: устройство, преимущества и ограничения
Сухие трансформаторы отличаются отсутствием масла и использованием воздушного охлаждения. Благодаря этому они подходят для объектов, где особенно важны пожарная безопасность и возможность размещения оборудования непосредственно внутри здания.
Преимущества сухих трансформаторов
- Повышенная пожаробезопасность. В конструкции отсутствует трансформаторное масло, которое может загореться или разлиться.
- Возможность установки внутри зданий. Сухие трансформаторы применяются в зданиях и сооружениях, где установка масляного оборудования может быть затруднена требованиями пожарной безопасности.
- Минимальное обслуживание. Не требуется контроль и замена трансформаторного масла. Основное внимание уделяется визуальному осмотру, состоянию изоляции и очистке оборудования от загрязнений.
Ограничения сухих трансформаторов
Воздушное охлаждение менее эффективно отводит тепло, чем масляное. Поэтому сухие трансформаторы имеют свои ограничения по мощности и области применения.
Еще одна особенность — более высокая стоимость. Использование специальных изоляционных материалов и конструктивных решений увеличивает цену оборудования по сравнению с масляным трансформатором аналогичной мощности.
Сравнение: масляный или сухой — что лучше
| Критерий | Масляный трансформатор | Сухой трансформатор |
|---|---|---|
| Охлаждение | Трансформаторное масло | Воздух |
| Мощность | Широкий диапазон, включая крупные подстанции | Имеет ограничения по мощности |
| Класс напряжения | Применяется для широкого диапазона напряжений | Обычно применяется до 10 кВ, встречаются исполнения выше |
| Пожаробезопасность | Требуются дополнительные меры защиты | Высокая, отсутствует масло |
| Требования к месту установки | В зависимости от проекта может потребоваться маслоприемник и отдельная камера | Подходит для установки внутри зданий |
| Обслуживание | Контроль состояния масла и оборудования | Осмотр и очистка, без контроля масла |
| Срок службы | При правильной эксплуатации — 25–30 лет и более | При правильной эксплуатации — около 20–25 лет |
| Стоимость | Обычно ниже при одинаковой мощности | Обычно выше |
Универсального ответа на вопрос, какой трансформатор лучше, нет. Выбор определяется характеристиками объекта, условиями установки, требуемой мощностью, классом напряжения и требованиями пожарной безопасности.
Какой трансформатор долговечнее и как выбрать под задачу
На долговечность трансформатора влияют не только его конструкция, но и условия эксплуатации, нагрузка, качество обслуживания и соблюдение требований производителя.
При прочих равных условиях масляный трансформатор может иметь более продолжительный ресурс благодаря эффективному отводу тепла. При этом сухое исполнение может быть более подходящим выбором для помещений, где приоритетом являются пожарная безопасность и возможность размещения оборудования внутри здания.
При выборе стоит учитывать особенности объекта:
- Улица, отдельная подстанция, высокая мощность — чаще подходит масляный трансформатор. Такое исполнение позволяет получить необходимую мощность при относительно невысокой стоимости.
- Внутри здания, присутствие людей, повышенные требования пожарной безопасности — целесообразно рассматривать сухой трансформатор.
- Постоянная высокая нагрузка — преимущество может быть у масляного исполнения благодаря эффективному отводу тепла.
| Совет «ЭнергоЦентр»: Если трансформатор устанавливается на улице или в специально оборудованной камере, требования к размещению масляного оборудования уже учитываются проектом. В такой ситуации сухое исполнение не всегда оправдано с экономической точки зрения. |
Где купить и заказать производство трансформатора
ООО ПКФ «ЭнергоЦентр» работает на рынке энергооборудования с 2008 года. Компания располагает собственным производством и выпускает оборудование по типовым и индивидуальным схемам. Контроль качества осуществляется на каждом этапе производства, на продукцию предоставляются сертификаты соответствия.
Оборудование поставляется в любую точку Российской Федерации и ближнего зарубежья. Для подбора оборудования под конкретный объект заказчик заполняет опросный лист, после чего определяется необходимое оборудование и согласовываются условия поставки.

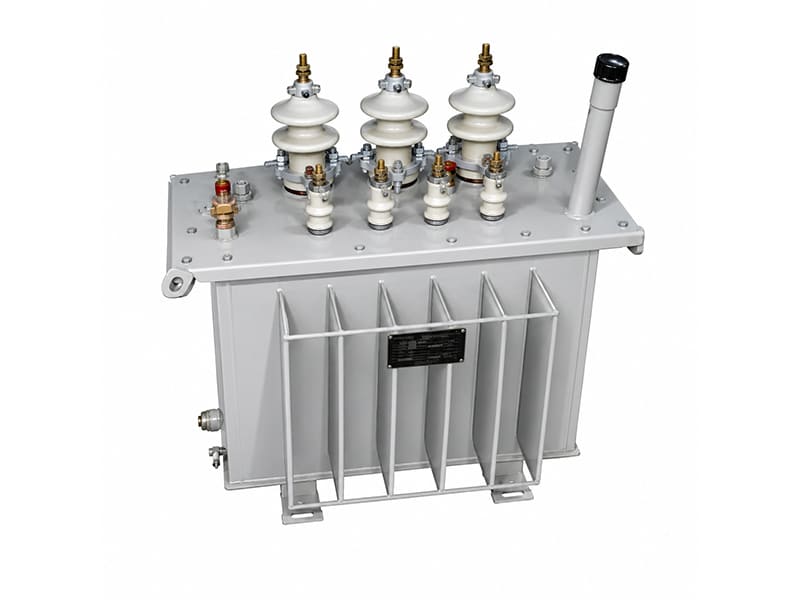

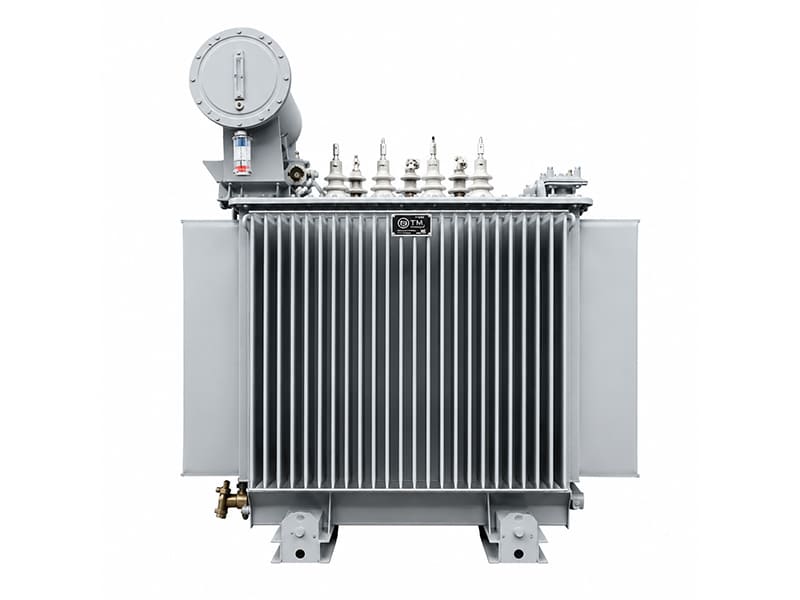

Посмотреть готовые решения можно в каталоге масляных трансформаторов — там мощности, класс напряжения и цены.
Часто задаваемые вопросы (Q&A)
Коротко о главном
Выбор между масляным и сухим трансформатором определяется прежде всего условиями эксплуатации.
Масляный трансформатор подходит для наружной установки, отдельных подстанций и объектов с высокой мощностью. Он отличается эффективным охлаждением и, как правило, более низкой стоимостью.
Сухой трансформатор оптимален для установки внутри зданий, особенно там, где предъявляются повышенные требования к пожарной безопасности. Он не содержит масла и не требует его периодического контроля.
По долговечности при нормальной эксплуатации преимущество часто отдают масляному исполнению, однако окончательный выбор необходимо делать с учетом конкретных условий объекта.
