КРУН наружной установки
Для приёма и распределения электроэнергии применяют специальное комплектное устройство.
Определение
Расшифровка КРУН ‒ комплектное распределительное устройство наружной установки. Представляет собой блочно - модульное исполнение в железобетонном, металлическом сэндвич корпусе.
КРУЭ - при заключении системы в среду элегаза, рассчитаны до пяти подключений. Моноблоки оснащены современной аппаратурой.
При размещении всех составляющих в одном отсеке обозначают КСО, камерой сборной одностороннего обслуживания.
Выкатные приспособления монтируют на специальных подвижных тележках.
Стационарные фиксируют в неподвижном состоянии в камерах РУ.
Назначение: приёмка тока от линии электропередач и дальнейшее преобразование и перераспределение потребителям, а также защита линий с переменным током.
Основная задача: обеспечение стабильного функционирования электросистем.
Виды КРУН
Существуют следующие типы:
- классические на 6/10 кВ устанавливают вне здания, на открытом воздухе; обслуживание двухстороннее с коридором, возможностью размещения вспомогательного электрооборудования;
- КРУН БМ размещают внутри блочно-модульной конструкции, что значительно облегчает монтаж и помогает поддерживать внутри блоков оптимальные условия для электрооборудования, размещать приспособления для нагрева, вентиляции, освещения, охранно-пожарной сигнализации.
Область применения
Компактное размещение РУ требуется в промышленных, гражданских энергосистемах, на станциях, подстанциях 6 и 10 кВ в населённых пунктах. С их помощью питают объекты добывающих отраслей, сельского хозяйства.
Предусмотрено внутреннее и наружное размещение.
КРУН выпускают разных серий и комплектуют под конкретные задачи.
Условия эксплуатации
КРУН наружной установки не предназначен для работы в условиях:
- повышенной загрязнённости и запылённости;
- высокой химической загазованности;
- нахождения в окружающей среде взрывоопасных и горючих веществ.
Для облегчения обслуживания необходимо обеспечить свободный подход к шкафам.
Для повышения безопасности в системе предусмотрены специальные блокировки.Особенности монтажа
- перед установкой КРУН проверяют соответствие фундамента требованиям инструкций поставщика, уровень площадки, правильность крепления швеллеров под шкафы;
- агрегат по прибытии на место распаковывают, корпус располагают в соответствии с рекомендуемой схемой;
- секции соединяют последовательно, начиная с крайней.
Конструкция
Шкаф комплектного распределительного устройства состоит из четырёх отделов:
- релейная низковольтная ячейка содержит переключатели, световые сигналы, управление, измерение, учёт энергии;
- выдвижной отсек с силовым выключателем;
- сборные шины, объединяющие секцию;
- кабельная камера ввода.

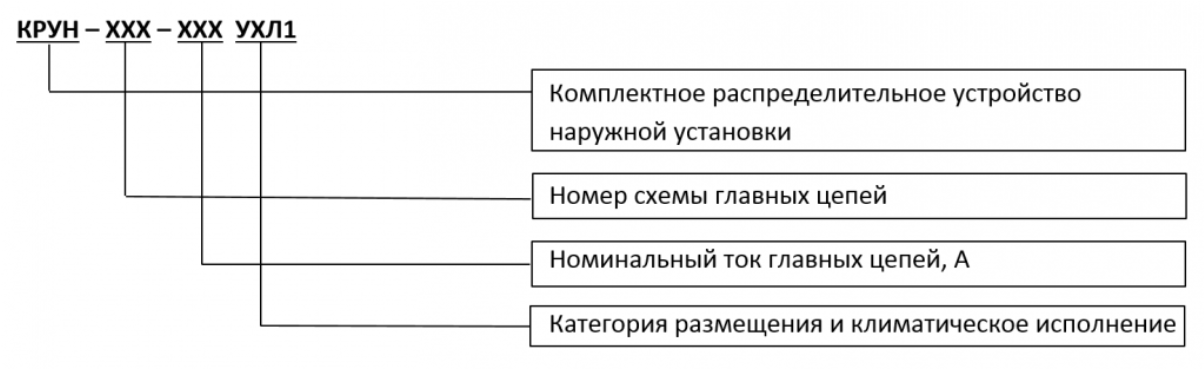

Расшифровка условного обозначения
Технические характеристики
| Наименование | Единица измерения | Значение |
|---|---|---|
| Номинальное/рабочее напряжение | кВ | 6,10/7.2,12 |
| Частота | Гц | 50 |
| Номинальный ток главных цепей | А | до 1000 и выше в зависимости от исполнения |
| Напряжение питания вспомогательных цепей | В | 220 |
| Вид изоляции | - | воздушная/комбинированная |
| Степень защиты | IP43, IP54 или другая по ГОСТ 14254 | |
| Условия обслуживания | - | одностороннее/двухстороннее |
| Климатическое исполнение | У1, ХЛ1, прочие | по ГОСТ 15150 в зависимости от зоны размещения |
| Линейные присоединения | - | кабельные/воздушные |
Остальные параметры приводятся для каждой модели отдельно.
Установка КРУН
Монтажные работы включают несколько этапов.
- Подготовка. Закладывают фундамент (заглубленный, незаглубленный), проверяют уровень площадки заявленным требованиям.
- Установка шкафов. Секции распаковывают, устанавливают начиная с края.
- Образование единого блока. Шкафы размещают в один или два ряда, соединяют, выравнивают, стягивают болтами.
- Электроподключение. Подводят кабели через отверстия в стенках, подключают вспомогательные цепи согласно электросхеме.
- Проверка работоспособности. Контролируют работу всех узлов, настраивают, регулируют, запускают в эксплуатацию.
