Автоматический ввод резерва представляет собой устройство, ответственное за бесперебойную работу электросети. Оно позволяет автономно восстанавливать электропитание объекта путем присоединения запасного источника питания. Таким образом, он помогает предотвратить скачки электричества при аварийных ситуациях.

Перебои в подаче электрической энергии доставляют людям массу неудобств. Если говорить в промышленных масштабах, то длительная остановка электроснабжения может угрожать жизни и безопасности человека, повлечь за собой материальный урон, стать причиной серьезных исходов. Во избежание подобных случаев сети снабжают АВР.

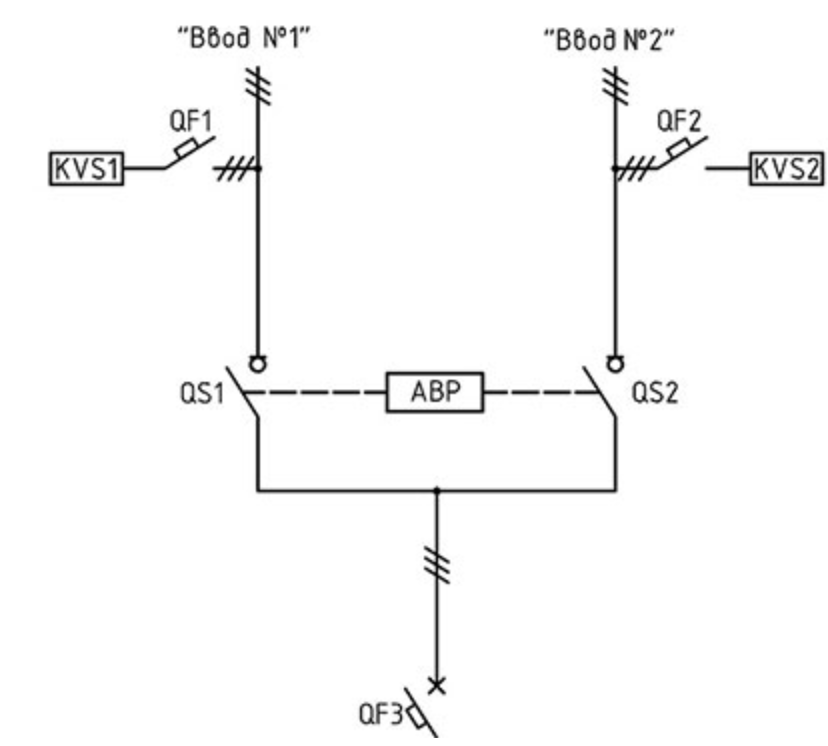

Рассмотрим принцип работы изделия. Аппарат отслеживает наличие напряжения на каждой из фаз (при трехфазном питании), правильность их переключения, контролирует частоту переменного тока. При выходе этих параметров из установленных пределов главной цепи посредством регулировки реле происходит размыкание контактов контактора на основном входе и их замыкание на резервном.

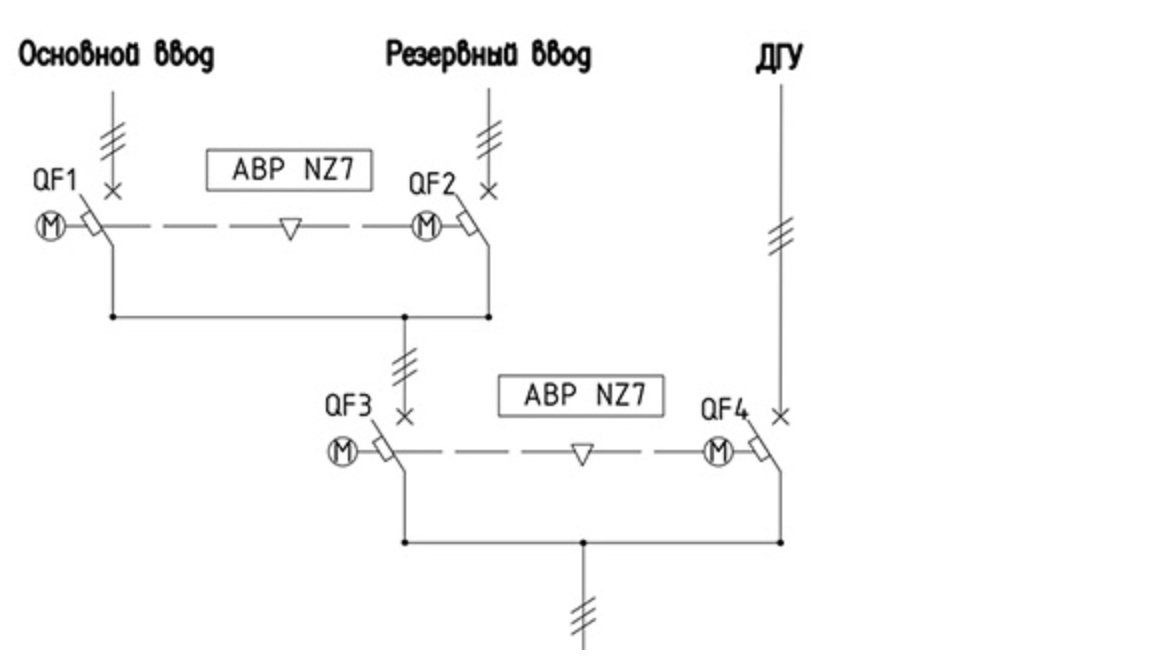

При использовании дизельных генераторов или аккумуляторных батарей одна из линий определяется, как приоритетная. Это означает, что при вводе резерва выключатель продолжает отслеживать наличие напряжения на главной линии, на которую он переключается при восстановлении исходных значений.

Из чего состоит АВР

Основными структурными элементами устройства являются:

  • контакторы ‒ исполнительные механизмы, осуществляющие перевод нагрузки с базисного электроснабжения на аварийное;
  • реле контроля фаз ‒ фиксирует значения электротока в сети;

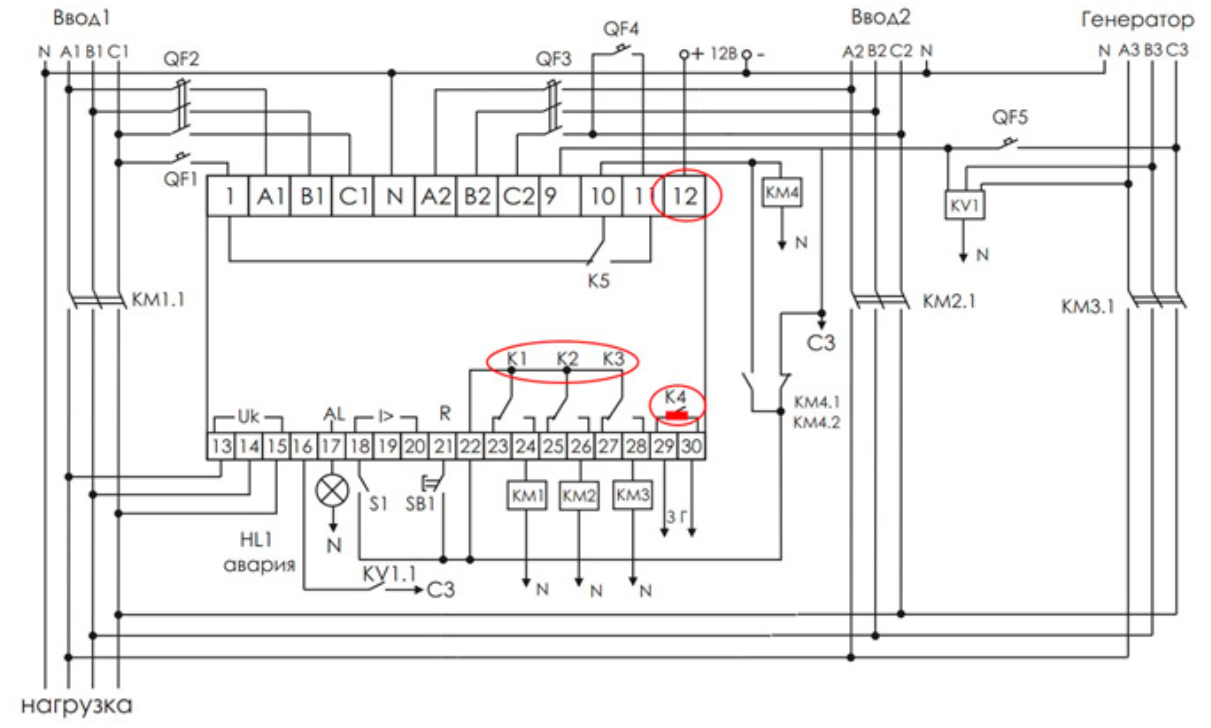

  • контроллеры ‒ контролируют параметры при запуске генератора;

АВР фотография

Как выглядит АВР

Приборы также оснащают микропроцессорным блоком управления и панелью индикации. Преимущественно схемы ввода резерва располагают на щитах или в шкафах (для крупных производственных объектов).

Аппараты, исходя от способа установки, изготавливают в двух видах: напольном и навесном. На лицевой части изделия расположены индикаторы напряжения, фазировки. Модель выбирают по значениям номинального тока.

Производители электроустановок предлагают покупателю готовые решения, но чаще всего собирают механизм по конкретным техническим заданиям заказчиков. Такой подход обеспечивает возможность каждому покупателю решать свои задачи.

Технические характеристики

Электроустановки используют в сетях однофазного и трехфазного переменного тока с напряжением 220, 380 В и частотой 50‒60 Гц. Время переключения составляет от 0,3 до 0,8 секунды. Эксплуатация возможна при температурных значениях наружного воздуха от -40 до +40⁰C в помещениях, не содержащих газы и пыль в предельных концентрациях.

Схемы АВР срабатывают по всем причинам исчезновения электропитания. Они характеризуются быстродействием. Это означает, что включение в работу происходит за минимально короткое время (практически мгновенно) после отключения питания.

Для чего используют

Приспособления позволяют регулировать работу электросети, обеспечивая мгновенные переключения между двумя источниками питания. Вы спросите: зачем между ними переключаться?

  • Решение запитаться от обоих источников может привести к повышенным потерям электроэнергии в питающем трансформаторе.
  • При таком подключении токи коротких замыканий значительно выше.
  • Появляются проблемы с разработкой определенного рабочего режима.
  • В некоторых случаях нет возможности осуществления параллельного электропитания.

Перечисленные факторы являются своего рода основанием для применения автоматического ввода резерва в сетях.

Типы АВР и требования к ним

По приоритету ввода различают следующие установки:

  • односторонние ‒ здесь присутствует резервная и рабочая секция питающей сети;
  • двухсторонние ‒ отсутствует разделение, обе линии приоритетны.

Также изделия могут быть с возобновлением питания по нормальной схеме и без него. Во втором случае подразумевается полное погашение нерабочей электросети.

В первую очередь, аппараты используют для снабжения электрической энергией электропотребителей двух категорий. К первой относят объекты, нарушение снабжения которых может привести к человеческим жертвам и ущербу государственной безопасности. Ко второй относят электроприемники, отсутствие электричества у которых вызовет недоотпуск продукции, простои рабочих, нарушение жизнедеятельности большого количества граждан.

К основным требованиям системы относят: возможность мгновенного реагирования на отсутствие напряжения (за десятые доли секунды), однократность действия, наличие блокировки при коротком замыкании, надежность включения.
